AMS1117-3.3发烫严重而且输出电压仅有1V？

2019-07-16 10:01发布

站内问答 / 电路设计
7904 5 1632

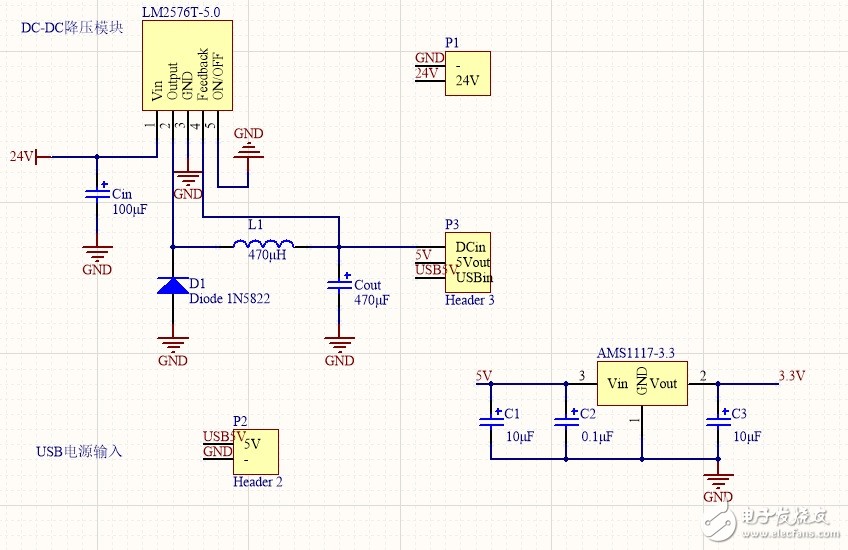

板子需要能同时对外输出5V与3.3V电压，采用的方案是24V直流电接入，经过lm2576T-5.0降压到5V，再由AMS117-3.3降压至3.3V。接入24V电源，测得lm2576输出端与AMS1117-3.3输入端对地电压为5V（±0.02V），而AMS1117-3.3芯片输出端对地电压仅1V（±0.05V）。同时用手触摸AMS芯片发现其发烫严重，保守估计80°C往上。电路图及PCB已附。（之前一个发错区了望通过）
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
5条回答
硬件工程师1
1楼-- · 2019-07-16 10:22
这么高的温度，输出肯定不正常
becool
2楼-- · 2019-07-16 10:07
我个人觉得是你PCB封装图上2脚和4脚没有连接在一起，我使用1117系列LDO时一般2脚输出脚会和你封装上的4脚连接，这样散热效果会好一些，看了你原理图是没有问题的 最佳答案
天外飞天
3楼-- · 2019-07-16 11:49
也有可能你这个117买假了，换个其他厂家的试试，我遇到过一次，就是117是个坏的，也是发热严重，换了一个就没事了，我记得不止只有一个厂家有117稳压芯片。另外注意他们的不同，不同厂家的虽然封装和功能一样，但端子定义有可能不同，一定要看好。
