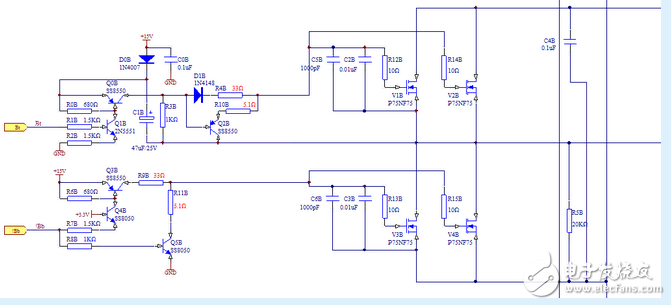

电压是60V，其中 C4B 和 R5B 是吸收尖峰电压吗?

2019-07-16 10:02发布

该问题目前已经被作者或者管理员关闭, 无法添加新回复

6条回答

1楼-- · 2019-07-16 10:49

电容是吸收电容，需要根据母线上的寄生电感产生的电压尖峰来选择，高频无感电容，在PCB上尽量靠近MOSFET

那个电阻好像是母线电容的放电电阻吧，电路缺一部分最佳答案

2楼-- · 2019-07-16 13:47

滤波的，滤高频干扰；另外MOS管内部：GS间还有电容；电容取值，根据信号频率来计算；

3楼-- · 2019-07-16 14:10

如果三相都有这个电阻那么是不是就起到了模拟电机中心点的作用呢？

4楼-- · 2019-07-16 16:25

电阻是为上桥驱动提供虚拟地的,在没接负载的情况下让上桥可以正常打开

5楼-- · 2019-07-16 21:17

精彩回答 2 元偷偷看……

6楼-- · 2019-07-16 22:50

电阻是为了均衡工作点用的，电容是用来高频滤波的
