用三极管驱动的太阳能灯电路分析

2019-07-16 10:08发布

问题:
1、用三极管驱动的,采用180mA两块太阳能电池板并联,电池采用18650三洋2600mAH锂电池,LED灯采用12LED5V200mA(更改:应为24LED5V标称400mA)的食人鱼灯,已经制作成功,但不够亮,可能电压达不到5v所致,白天充电,晚上放电,约4、5个小时就充满了。说明充放电满足使用要求。

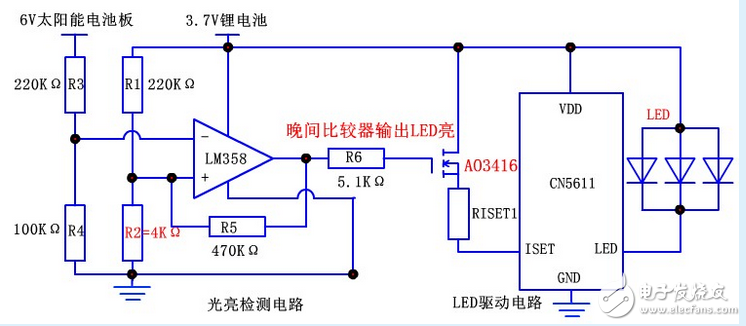

2、最近才知道还有LED专门的驱动芯片,很不专业的画了电路图,打算用三块180mA的电池板给两块2600mAH的电池充电,最近买了一些3528LED(卖家说达到11lm,但我还没想好怎么焊在万用板上??,太小),12LED就240mA,连续照明15小时(东北)的话达到3600mAH,采用场效应管AO3416进行开关控制,见电路图,不知能不能达到预期效果。
10.png 11.png 12.png 13.png 14.png
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
9条回答
mingodong
1楼-- · 2019-07-16 14:19
我觉得光亮检测换成光敏二极管三极管之类的比较好,省电。但问题就来了,若是白天为阴天,亮度低,灯就亮了
硬件工程师1
2楼-- · 2019-07-16 20:04
两片180mA的太阳能电池,峰值电流360mA,5小时也只有1800mAh,完全无法充满2600mAh的锂电池。另外东北的太阳能普遍属三四类地区,换算成标准峰值平均一天是3.2~3.8KWh/平方米,也就是电池板180mA输出平均3.2~3.8小时/天,冬天晚上要放电远超过12个小时,200mA的LED,需要电量约3000mAh,新的锂电池,充电化学效率约在70%,需要太阳能电池输出4300mAh,就是说至少需要约5V 1300mA峰值的太阳能电池。
另外你的LED板似乎是全并联的,5V输入可以修改为3.6V输入,将那粒电阻阻值改小就可以了。
王萍
3楼-- · 2019-07-17 00:11
东北户外建议使用卷绕式铅酸蓄电池,可以到-40度时正常充放电。
抄来的: 锂电池所用的电解液是一种有机体系,作为有机液体,如同油脂,会在低温下变粘稠甚至凝结,此时,导电的锂盐在里面的活动大大受到限制,这样的话充电效率很低,从而会导致锂电池在低温下充电慢,充不满,放电亦是如此。而作为锂电池,充电和放电状态不仅仅是电流流向的改变,而且内部正负极材料也会发生一些形态的改变,这些改变是在不同嵌锂时造成的晶体的改变,如果没用充满电(或放完电),那么电极材料会不会在某个小范围内不同的形态上摆动而影响材料本身结构的稳定性呢?从这方面考虑,是不是高温也是如此?最少锰酸锂电池的高温性能差就是因为锰酸锂本身在高温状态下锰离子的析出造成正极材料晶体缺陷而导致的
ZXH22770
4楼-- · 2019-07-17 02:48
 精彩回答 2  元偷偷看……
yhb334657635
5楼-- · 2019-07-17 07:38
非常感谢分享!
李春明
6楼-- · 2019-07-17 11:56
太阳能板功率太小 无法满足要求 而且现在东北的日照强度和时间也是处于减小趋势  建议楼主换大容量的太阳能板试试看
