时钟只要一断电，过一会时钟就会丢失，不知道为什么？

2019-07-16 10:09发布

站内问答 / 电路设计

8755 3

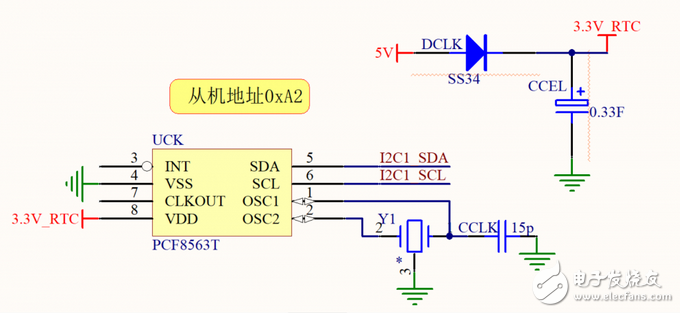

图中只是把法拉电容按普通电池形式进行的连接，因为法拉电容有充电功能，我怀疑是这里设计不对，本人电路不太明白，想问一下，这个电路当有外电时，给时钟芯片供电的是外电5V，还是法拉电容的5V电？

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

3条回答

1楼-- · 2019-07-16 11:16

一看就是二极管选错了，PCF8563的掉电的工作电流才几百nA，但掉电时SS34的反向电流能达到mA级，0.5mA，肯定一会就把电容放空了；
这种电路有电时时间一长，因为工作电流才几百nA，二极管上基本没有压降，电容电压接近5V，并不是4.4/4.5V，所以注意点，电容耐压要高于5V以上，不然电容要鼓包

新星之火12138

2楼-- · 2019-07-16 16:23

有外电时肯定是外电，长时间后不会是4.2V，肯定接近5V；
你想让电容上电压是多少V？
可以串联2个二极管（肯定要换型号），两个二极管中间接个电阻到地，例如1-3K的，保证第一个二极管输出会有0.6V左右的压降；

现场反应没掉电丢时钟很难判断：程序问题；干扰；甚至现场实际掉电，只是人员没注意

3楼-- · 2019-07-16 20:22

上电瞬间电容充电电位会被拉低岂不相当复位
