求解,为什么这个二极管前后的波形会是这样的? 求大神解释

2019-07-16 10:14发布

下面仿真截图,二极管前后的波形为什么会是一致的?输入±3V的正弦波。

友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
12条回答
wufan280
1楼-- · 2019-07-16 12:48
为什么正电压能够通过二极管的负极呢?
斗石网
2楼-- · 2019-07-16 16:48
你这个问题解决吗 方不方便留个手机号?  我帮你看看
李春明
3楼-- · 2019-07-16 18:39
后续电路一起晒一下
我是来学习123
4楼-- · 2019-07-16 23:01
 精彩回答 2  元偷偷看……
wufan280
5楼-- · 2019-07-17 01:28
电路图是这样的,,,我现在知道二极管后面1点的电压是由三极管发射极的VCC过来的,,,

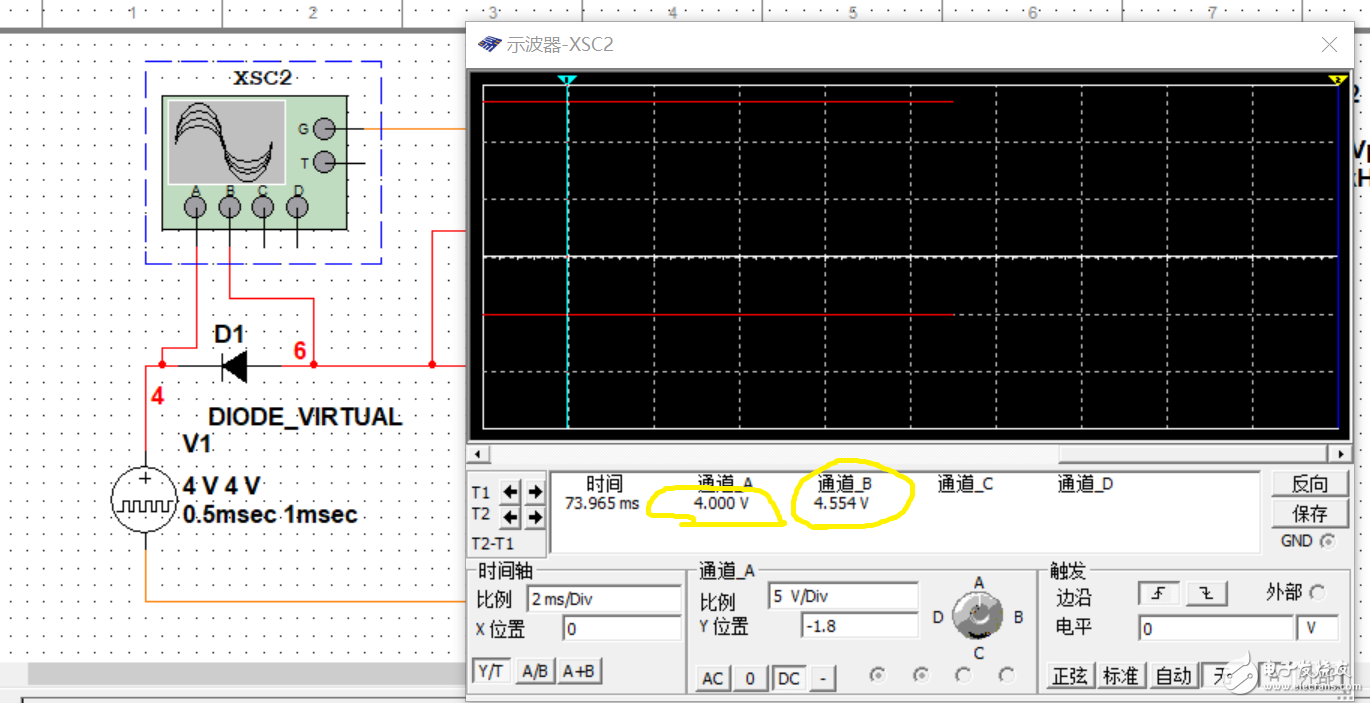

但是还是有疑问,,,,就是我改变输入脉冲为+5V时,二极管前后示波器显示都是5V.  改变输入为+4V时,二极管前后分别为+4,+4.5
wufan280
6楼-- · 2019-07-17 04:20
改变输入的时候的 波形
