这个电路最左边的晶体管作用是什么?

2019-07-16 10:17发布

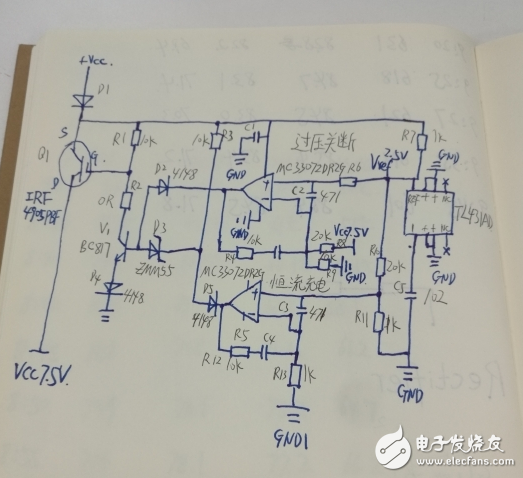

如下图,左上角的+Vcc是变压器二次侧的整流值
想知道这几个地方:
【1】最左边的晶体管作用是什么?查了一下,他的Vdss还是-55V,原来见过的正值较多
【2】运算放大器同向端和反向端之间的471电容,是给两端信号之间起到去耦的作用吗?
【3】图中写有过压关断和恒流充电,它们在图中实现的原理是怎么样
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
3条回答
fysydfdsfw
1楼-- · 2019-07-16 14:51
1.左侧的MOFET是开关用来转换7.5V,另外功率会将功率集中在这里,以防后面功率过大损坏元器件
2.470uF电容用来去除低频的信号
3.电路图整理一下,有点乱,看的不是很清楚
ZXH22770
2楼-- · 2019-07-16 17:54
 精彩回答 2  元偷偷看……
李春明
3楼-- · 2019-07-16 18:21
首先那个不是晶体管 是场管    还有这个没有看到电流取样检测元件
