这是一个防反接电路,R1.R3.R14.R15全部NC不贴,但现在这个回路是怎么形成的?

2019-07-16 10:23发布

这是一个防反接电路,R1.R3.R14.R15全部NC不贴。
比如我现在是J1的1脚接电源的正极2.3脚接电源的负极电流从D4输出给负载。但现在这个回路是怎么形成的我不明白,2.3脚的负极是接在D6的负极(我现在不明白的就是这个2.3脚 和D6二极管是个什么关系,电流的导通方向。)
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
8条回答
8电子爱好者8
1楼-- · 2019-07-16 12:49
其实这就是桥式整流电路,如果1脚接正极,2、3脚接负极,电流是1脚→D4→负载→地→D6→2、3脚;
如果接反了,2、3脚正极,1脚负极,电流经2、3脚→D3→负载→地→D5→1脚。
最佳答案
李春明
2楼-- · 2019-07-16 15:15
这其实是利用单相整流桥的电路搞得,楼主可以根据二极管单向导电性进行分析一下
列兵老虎
3楼-- · 2019-07-16 19:40

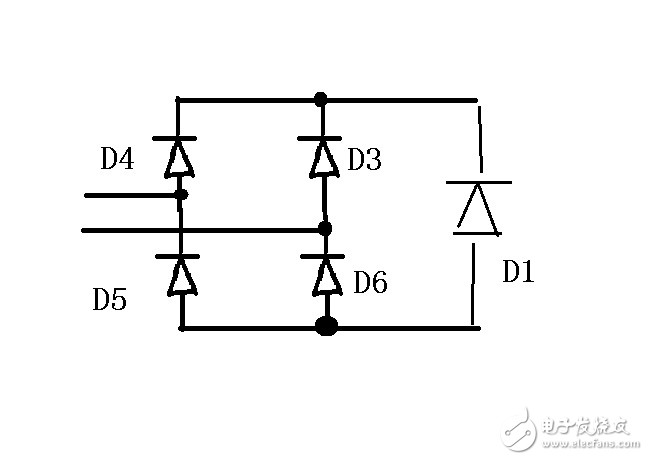

我帮你画张示意图,你就明白了。
CHNlyt
4楼-- · 2019-07-17 00:58
 精彩回答 2  元偷偷看……
zhangbicheng
5楼-- · 2019-07-17 02:26
感觉那4个二极管并不是整流啊,你会发现你无论j1怎么接 它的的回路都是会往后面的电路走的
zhangbicheng
6楼-- · 2019-07-17 03:31
电流方向都是一致的.....................
