电路设计

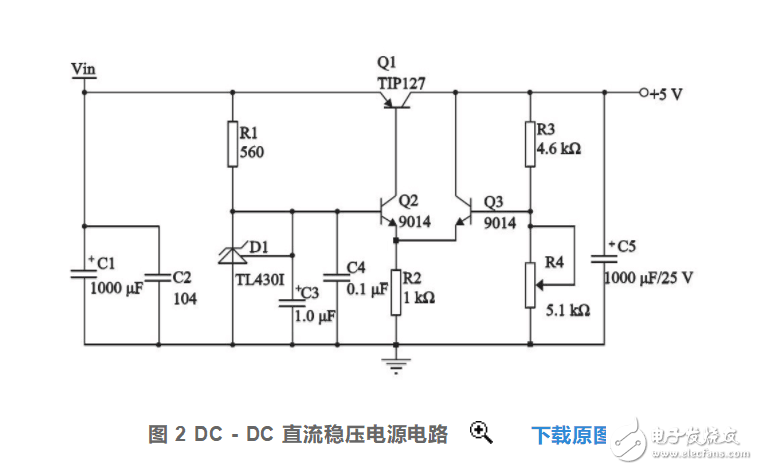

求分析电路原理

2019-07-16 10:25发布

站内问答 / 电路设计
2502 2 1026
file:///C:Users张璧成DocumentsTencent Files121294461ImageGroupM7Z~UCKOF4%2G)W`N3KLO8I.pngfile:///C:Users张璧成DocumentsTencent Files121294461ImageGroupM7Z~UCKOF4%2G)W`N3KLO8I.png M7Z~UCKOF4%2G)W`N3KLO8I.png
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
2条回答
zhangbicheng
1楼-- · 2019-07-16 12:23
我可以这样理解吗？当输入电压上升电压，引起输出电压上升，然后导致Q3的VB上升，然后ib上升，接着Q2的发射极电压上升，VBE下降，Ib下降，ic下降，Q1的基级电流下降，iC下降，RCE等效电阻上升，分压增多，从而保证输出电压稳定   求大家多多提出我的错误点
晓晓江南
2楼-- · 2019-07-16 15:55
R1与D1组成稳压电路，为Q2基极提供基准电压，那么Q2的发射极电压是恒定的，则流过R2的电流是恒定的，这样当输入电压升高时，输出电压升高，Q3基极电流增大，因流过R2的电流不变，则Q2的集电极电流减小，从而使Q1的集电极电流减小，降低输出电压。
