仿真正常,实物出现了问题,望 大神解答

2019-07-16 10:28发布

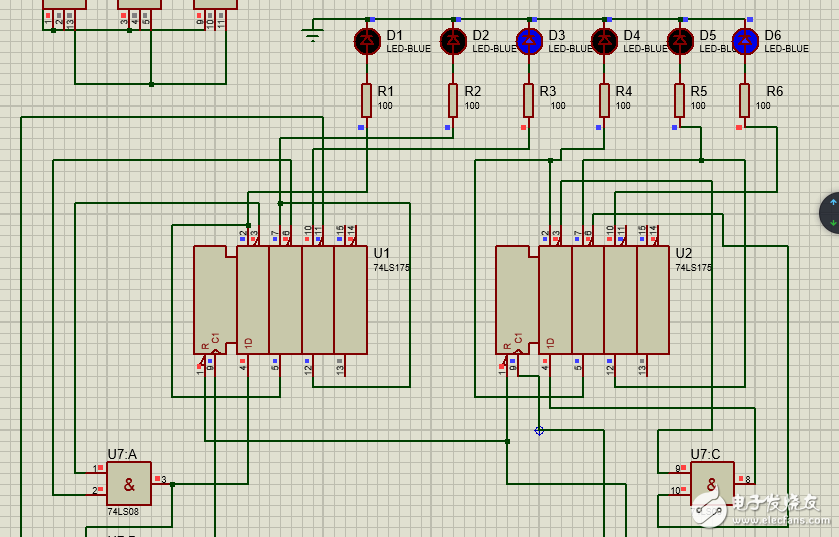

正在做开学的课设,关于电风扇的逻辑电路,图片是部分电路,前三个灯是风速,后三个是风种,开启开关,风速启动,风种才可以启动,仿真的时候正常运行,灯会依次亮,焊接过程中,将两个175的clk端都接第一个按键,可以正常依次亮,可是在按仿真的焊接完,两个灯都不能正常亮,有时候还会亮两个,排除焊接问题(已经认真焊接了两个,查了好几遍电路,想不出来到底是因为什么),电源用的是接近9v的,求解答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
11条回答
李春明
1楼-- · 2019-07-16 14:11
这种情况下电源容量过小占很大原因,有干扰占小部分原因 最佳答案
aylboy0001
2楼-- · 2019-07-16 15:01
74LS175的输出直接驱动那么多LED。。。这样驱动电流不够吧
a490
3楼-- · 2019-07-16 15:35
aylboy0001 发表于 2018-7-18 11:18
74LS175的输出直接驱动那么多LED。。。这样驱动电流不够吧

您的意思是一个175驱动3个LED带不动吗?还是?我只焊接第一个175实现前三个LED移位的时候是可以正常亮。。
liujinyi016
4楼-- · 2019-07-16 20:24
焊接有没有问题
电流功率够不够
李春明
5楼-- · 2019-07-17 00:52
电源功率不够,或者焊接时温度过高将LED焊坏了
a490
6楼-- · 2019-07-17 04:55
jinyi7016 发表于 2018-7-18 12:38
焊接有没有问题
电流功率够不够

焊接应该是没有问题的,电流功率?是怎么看的?
