设计单片机自动关机电路,没法保持导通状态,问题出在哪?

2019-07-16 10:29发布

参照网上的各种电路图,精简了小部分功能做了一个,结果按键按下能通电,但是松开就断电了,没法保持导通状态,问题出在哪。求个能用的电路图,或者帮忙改进一下。 N$ZHOI)2H573J8JN7]]OA@C.png

参考的:


友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
12条回答
feier567
1楼-- · 2019-07-16 16:26
怎么不过审核啊?
aylboy0001
2楼-- · 2019-07-16 19:33

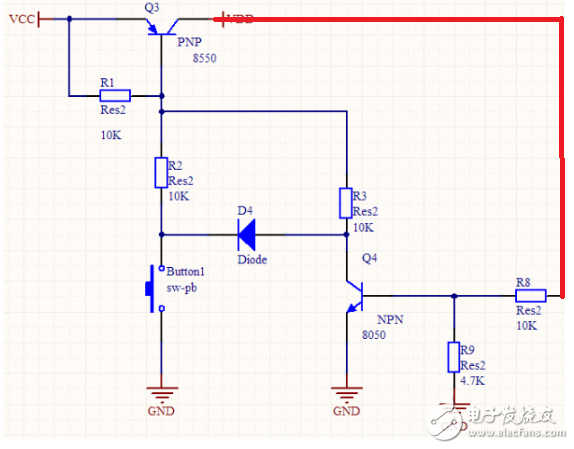

把VDD接到R8形成闭环,增加点电容滤除开关按键按下时候的抖动
晓晓江南
3楼-- · 2019-07-16 19:55
你把开关机检测端给去掉了,难怪没法保持导通,另外D4在这里的作用就是多余。
xiaxingxing
4楼-- · 2019-07-16 20:00
按图中那样就ok了。。。
晓晓江南
5楼-- · 2019-07-16 22:55
xiaxingxing 发表于 2018-7-16 22:22
按图中那样就ok了。。。

对此图,我有一个疑问,这个电路显然是为单片机提供工作电压,为了按下开关保持导通,为什么不直接采用滑动开关呢?我的意思是说,那两张参考电路中的开关除了按下后为单片机提供工作电压外,还实现了关机操作。
feier567
6楼-- · 2019-07-17 03:32
本帖最后由 feier567 于 2018-7-17 11:50 编辑
晓晓江南 发表于 2018-7-16 19:43
你把开关机检测端给去掉了,难怪没法保持导通,另外D4在这里的作用就是多余。

按键检测端可以省略的吧,我目前做的功能只有按下按键开机,然后让单片机自动关机,没做按键按下关机的功能。为了让Q4保持导通,我设置单片机上电后让控制引脚保持高电平了,但实际却没法保持导通。D4是按键检测那部分的,忘了去掉了。
