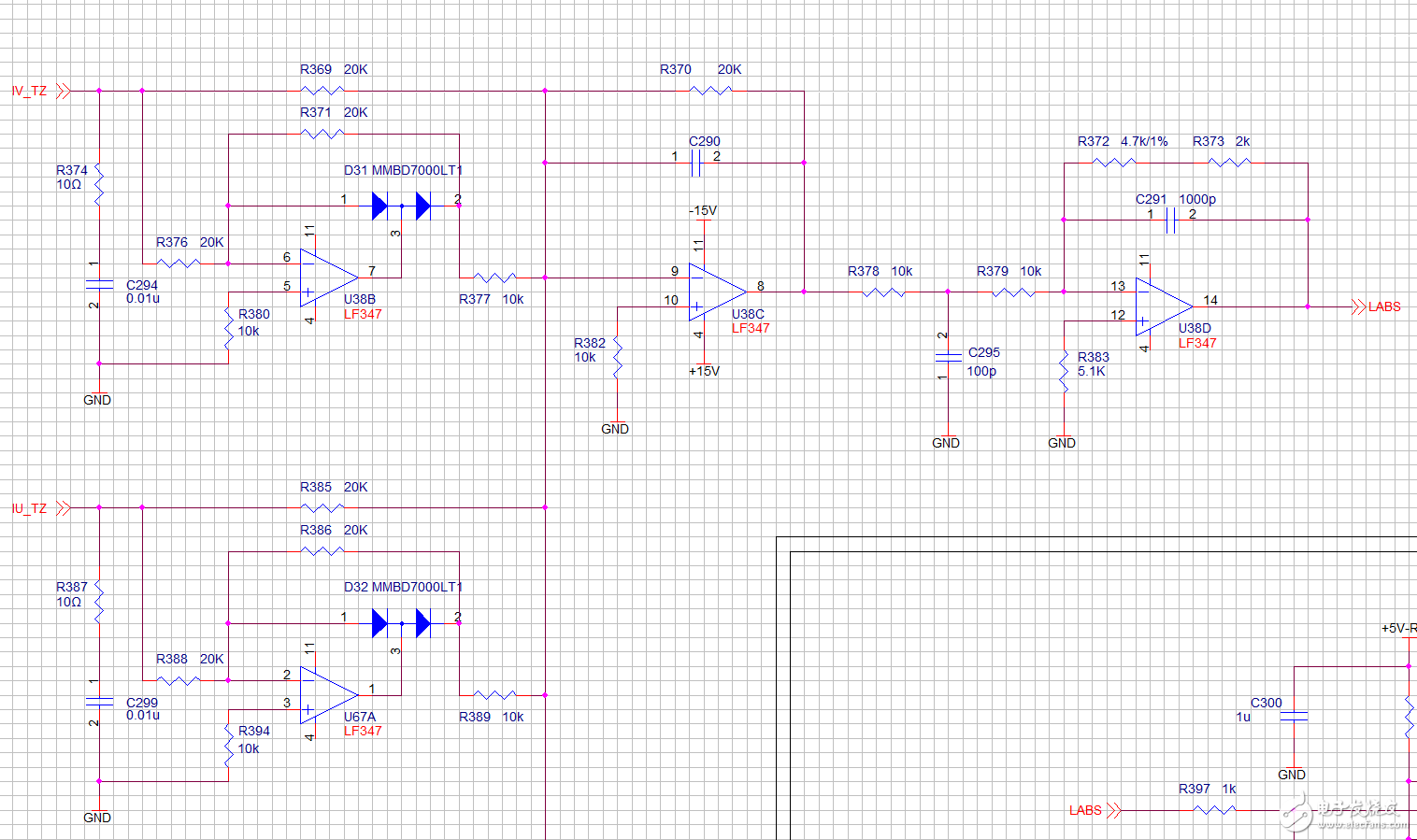

请问下这个电路功能及原理是？

2019-07-16 10:32发布

该问题目前已经被作者或者管理员关闭, 无法添加新回复

9条回答

1楼-- · 2019-07-16 14:53

精彩回答 2 元偷偷看……

2楼-- · 2019-07-16 20:29

输入什么信号，输出什么信号，

3楼-- · 2019-07-17 01:24

chenwei6991627 发表于 2018-7-10 19:21
输入什么信号，输出什么信号，

电流信号，所示过流保护用的，应该是起放大电流作用，我不知道具体原理怎样的

4楼-- · 2019-07-17 03:26

各部分电路功能倒是知道，连接在一起，就不知道了

5楼-- · 2019-07-17 08:19

输入端应该接交流电流互感器的副边绕组，有电流时，前两个运放总有一个输出高电平，经电阻到第三个运放的反向输入端，经运放反向，输出低电平，到后级运放的反向输入端再次倒向，输出高电平。
至于里面的反馈、滤波、低通什么的，还得你自己分析呀！

6楼-- · 2019-07-17 12:02

精彩回答 2 元偷偷看……
