如图所示,在没有输入的时候有俩点几伏的输出,想问问问题出现在了哪里?

2019-07-16 10:33发布

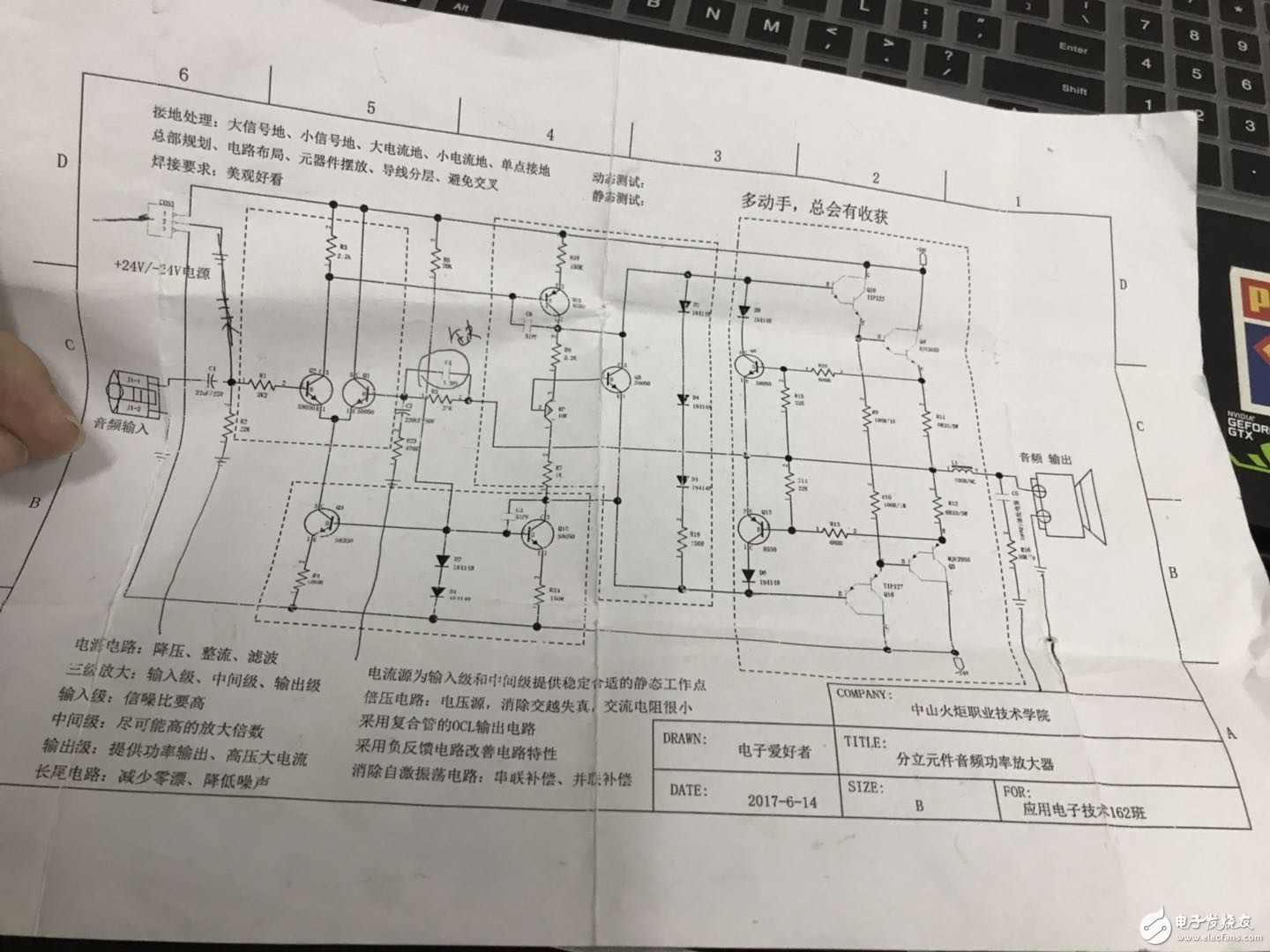

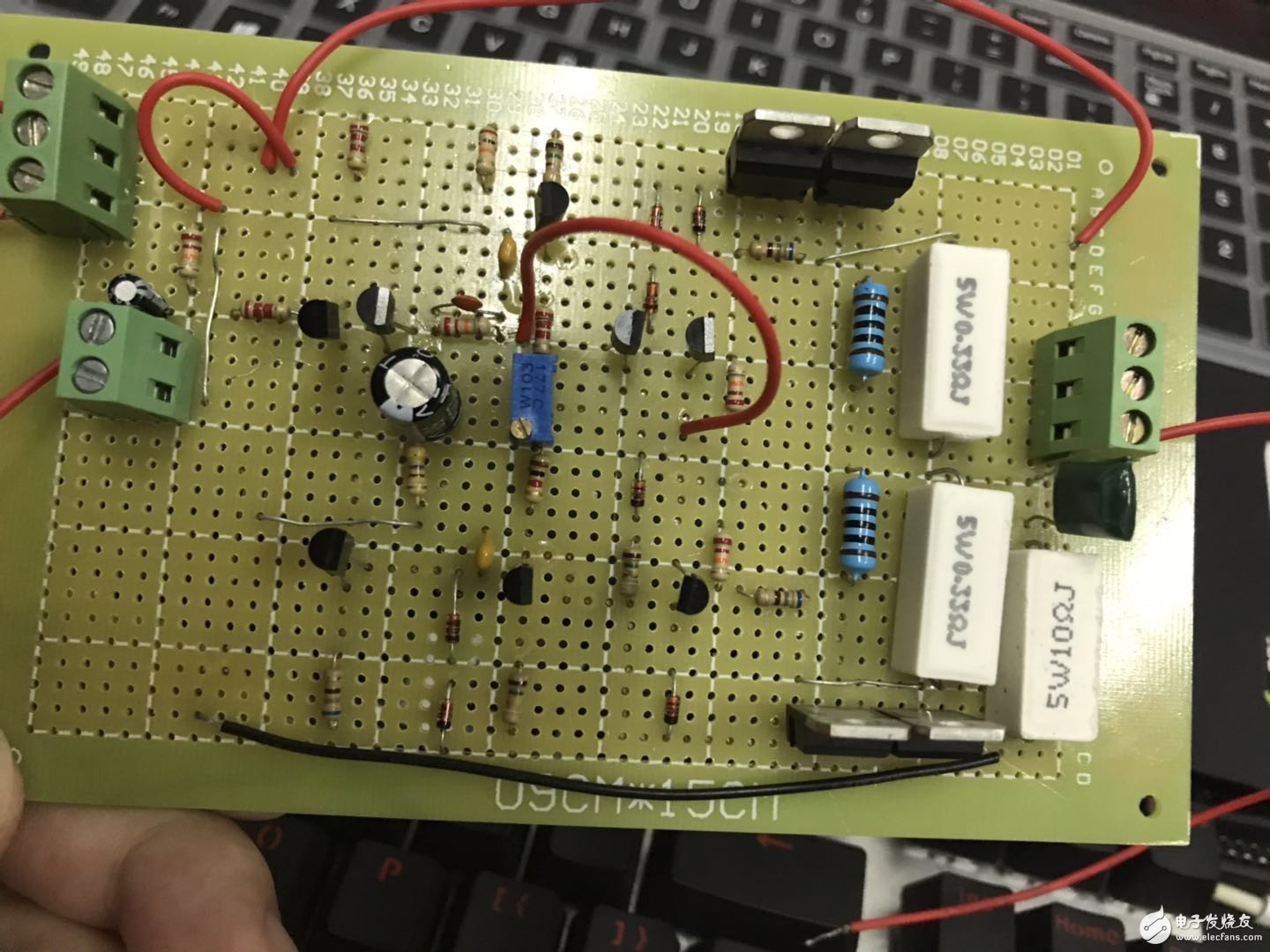

微信图片_20180705211048.jpg 微信图片_20180705211052.jpg 微信图片_20180705211057.jpg 自己第一次做这种东西,然后接上电源之后,可以放大,输出的波形也是正确的,就是在没有输入的时候有俩点几伏的输出,想问问问题出现在了哪里?
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
7条回答
列兵老虎
1楼-- · 2019-07-16 13:32
我试着回复:
1、测量电源电压,正、负是否完全对称。
2、电源没问题,可能Q1、Q2参数不相等导致的。
3、可以加个电位器辅助调整,见下面示意图:

李春明
2楼-- · 2019-07-16 17:40
列兵老虎 发表于 2018-7-6 21:23
我试着回复:
1、测量电源电压,正、负是否完全对称。
2、电源没问题,可能Q1、Q2参数不相等导致的。

如果电源质量不好有干扰,是不是有可能造成这种现象
列兵老虎
3楼-- · 2019-07-16 19:36
 精彩回答 2  元偷偷看……
李春明
4楼-- · 2019-07-16 22:38
列兵老虎 发表于 2018-7-6 21:36
我制作过类似功放板,电源正、负是变压器对称次级线圈整流输出,一般没问题。
元件不配对是主要原因。可以用电位器补偿。

这个的确如超版所说有这种可能  既是同厂同型号的元件 学习了
数码狂R
5楼-- · 2019-07-16 23:12
很可能是器件对称问题,可用电位器补偿调试看看
数码狂R
6楼-- · 2019-07-17 04:11
很可能是器件对称问题,可用电位器补偿调试看看
