我想问下为什么LM393输出不了低电平?

2019-07-16 10:45发布

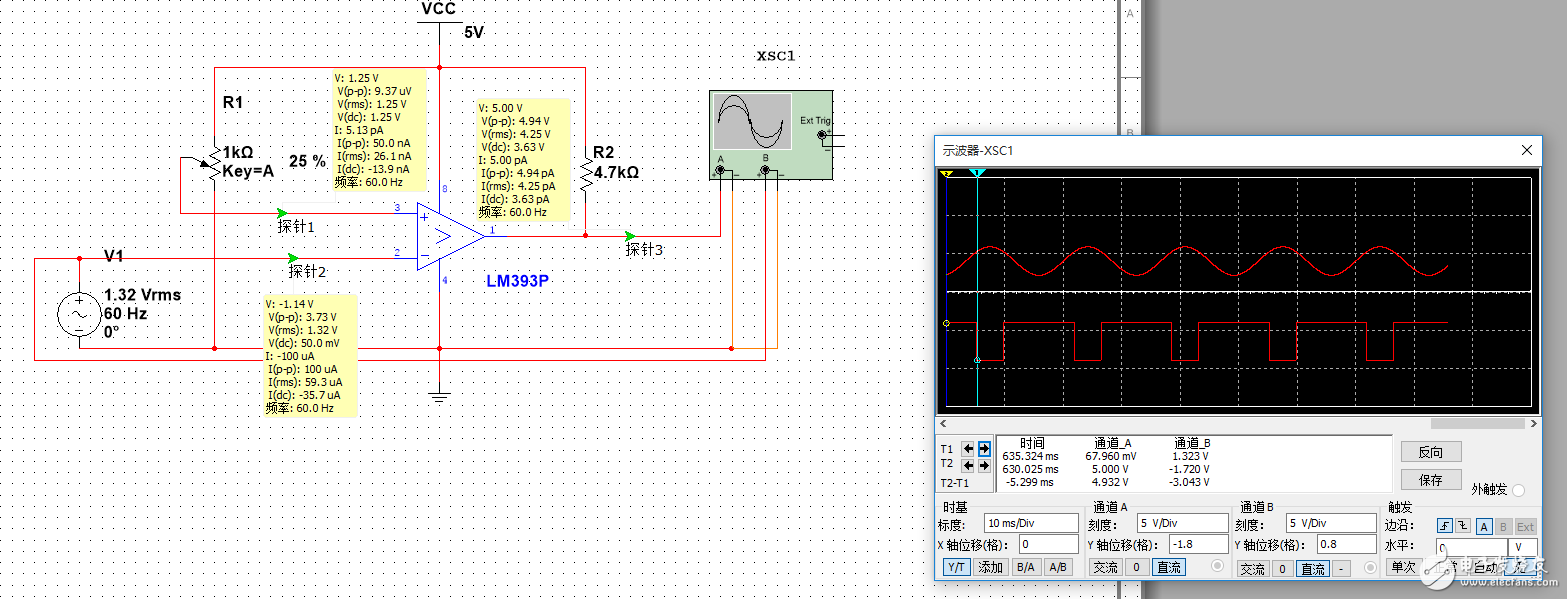

我采用的电路是图一,仿真是图二

设计思路是,393接5V电压,外部电路信号输入是反相输入端,正相输入端的电压为1.25V左右,当外部电路检测到信号时,输入的电压为1.36V左右,若没有检测到信号,则是1.10V左右。然后,用万用表量的393的输出的电压,其中的一路输入是在2.2V到2.6V之间跳变,另一路输出则是在2.8到3.1V之间跳变。


我想得到的是一个低电压输入信号,输入STM32中的。请问下该如何改进?
图二 图二
图一 图一
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
12条回答
Reectr
1楼-- · 2019-07-16 14:30
那个一路输入应该改成一路输出的,打错了。。
Reectr
2楼-- · 2019-07-16 17:22
有人吗????????
8电子爱好者8
3楼-- · 2019-07-16 21:26
(其中的一路输入是在2.2V到2.6V之间跳变,另一路输出则是在2.8到3.1V之间跳变。)这是什么意思?描述要准确,不能含糊不清,这样别人也不好理解呀!
Reectr
4楼-- · 2019-07-17 00:01
8电子爱好者8 发表于 2018-6-4 11:38
(其中的一路输入是在2.2V到2.6V之间跳变,另一路输出则是在2.8到3.1V之间跳变。)这是什么意思?描述要准确,不能含糊不清,这样别人也不好理解呀!

就是393其中一个比较器检测到信号输入时候,测得电压2.2V左右,没有信号输入时候,测得电压是2.6V左右。另一个比较器检测到信号输入时候,测得电压2.8V左右,没有信号输入时候,测得电压是3.1V左右。
8电子爱好者8
5楼-- · 2019-07-17 01:04
 精彩回答 2  元偷偷看……
Reectr
6楼-- · 2019-07-17 05:10
8电子爱好者8 发表于 2018-6-4 12:00
如果不是你的外部电阻影响的,那就是芯片的差异了(一个芯片内部的差异应该很小的)。

我是想把比较器的输出电压调小的话,也就是当反相信号输入端大于正相输入端的话,输入一个单片机可识别的低电平,否则则输出一个高电平。如果这样,是不是要增大上拉电阻的阻值?
