关于三极管拉低外部电平的电路!

2019-07-16 10:47发布

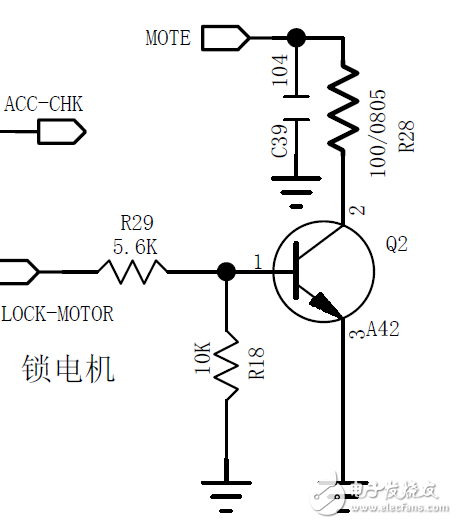

请问各位大神,电路中MOTE为电压3.3V,接地电流0.3mA。基极输入电压为MCU的IO口输出电压(5V),那基极和集电极的电阻要取多大,才能拉低使得MOTE<=0.8V。怎么计算?望告知!
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
10条回答
晓晓江南
1楼-- · 2019-07-16 15:39
luoxiangcheng 发表于 2018-5-31 20:44
我看数据手册,这三极管的hFE最小为25,照这样算,那端口只能拉倒1.75V,可实际拉到了0.2V这样(R28=100R)。

重新审视一下,文中提到MOTE为电压3.3V,接地电流0.3mA(也就是说MOTE的输出阻抗为11KΩ),那么计算公式应修改为3.3=IC*(R28+11),其中IC*R28=0.8,因R28=100Ω,可算得:IC=0.227mA,因hFE最小值为25,可算得:0.227=[(5-0.7)/R29-0.7/10]*25,R29=54.4KΩ。 最佳答案
列兵老虎
2楼-- · 2019-07-16 20:12
MOTE 是0.3mA的恒流源么?
晓晓江南
3楼-- · 2019-07-16 23:20
对于这个问题,首先考虑的是忽略三极管集电极与发射极之间的压降,即让三极管处于饱和状态,此时,0.8=IC*R28,其中,IC=[(5-0.7)/5.6-0.7/10]*β。
luoxiangcheng
4楼-- · 2019-07-17 01:21
列兵老虎 发表于 2018-5-30 17:11
MOTE 是0.3mA的恒流源么?

不是吧,相当于一个IO,我把它拉低就能触发外部的设备
luoxiangcheng
5楼-- · 2019-07-17 05:12
 精彩回答 2  元偷偷看……
xiaxingxing
6楼-- · 2019-07-17 09:54
在 9014  集电极 上面的波形  这个波形在 单片机不输出信号的时候 一直保持12V的电压   当单片机输出脉冲40KHz时候  就是如下波形

可以看到该波形 在下跳的时候很快(也就是饱和导通那一下,速度很快),但在上升的时候有点坡度,和单片机输出波形有明显的坡度差异
