电路设计

小白求助，谢谢

2019-07-16 10:52发布

站内问答 / 电路设计
6287 2 928

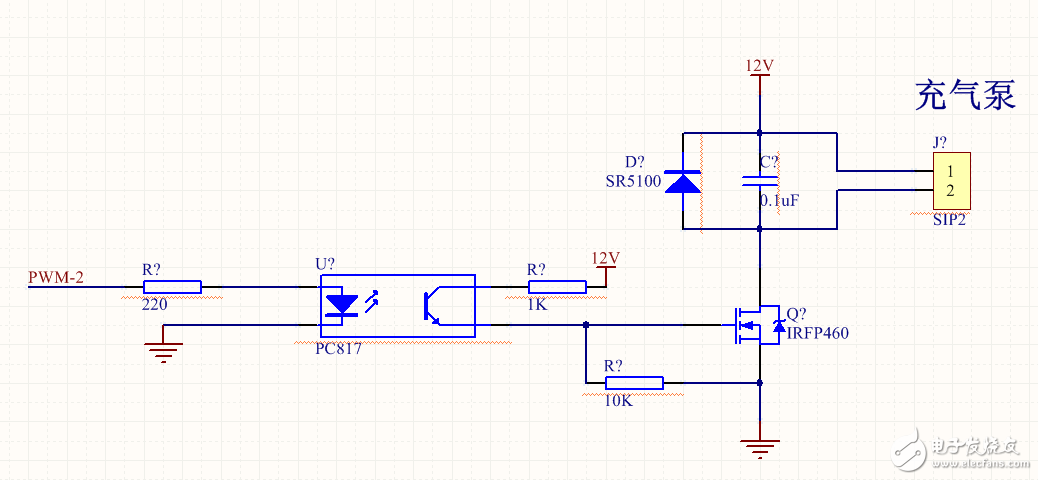

本人设计了一个STM32发PWM脉冲控制气泵调速的电路，求大家看看是否正确，能不能实现。
还有一个类似的三极管控制电磁阀，我想加个LED指示灯，不知道加在哪，画了两个图，帮忙看下哪个可行，谢谢
气泵 气泵
电磁阀1 电磁阀1
电磁阀2 电磁阀2
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
2条回答
8电子爱好者8
1楼-- · 2019-07-16 11:20
应该可以，LED我建议第二个图。
丶晓彬
2楼-- · 2019-07-16 17:10
第一个图  mos管导不通
