新人问个关于电压抬升的问题，谢谢！

2019-07-16 10:56发布

站内问答 / 电路设计
15747 3 1195
请教个问题

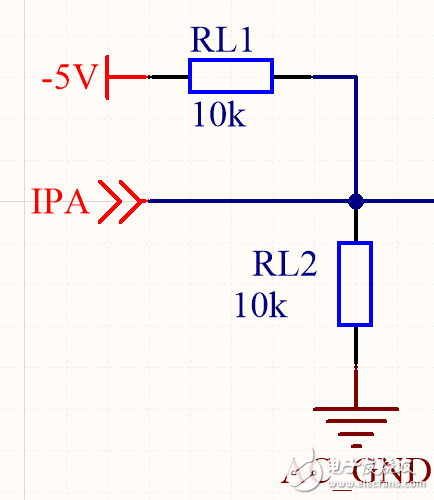

图1（彩 {MOD}的AD里的截图），这个电路解法有什么作用？比如现在最上方加了-5V，经过分压中间是-2.5V，那么对输入的电压IPA有什么影响，是IPA-2.5V，还是把IPA直接钳制在-2.5V？
也就是说这个电路的作用，是抬升还是钳制？

图2（黑白某论文截图），那么这个电路的作用呢？B点是某电压输入，相当于图1里的IPA，C点接到某个芯片的输入端。和图1的电路相比，他们俩的作用区别分别是什么？

谢谢啦！！！！
图1 图1
图2 图2
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
3条回答
aylboy0001
1楼-- · 2019-07-16 15:35
1、这个就是简单的电平转换电路，就是IPA-2.5V，一般是为了保证经过放大器等电路后不会发生信号压缩造成畸变
2、这个是个上拉电路，一般用于NMOS型IO口的开漏输出，因为这种电路IO口只有低和开路状态，所以需要外部上拉来制造高电平 最佳答案
苜天蓼
2楼-- · 2019-07-16 16:03
 精彩回答 2  元偷偷看……
最后的肯定
3楼-- · 2019-07-16 19:07
路过学习
