求助,无源晶体不起振。

2019-07-16 10:57发布

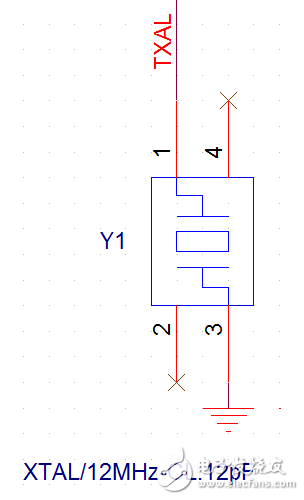

如图电路,我采用的是12MHz无源晶体,晶体不起振,有的板子起振,有的板子不起振,更换过晶体,确定不是晶体的问题,各位大神,求指导。
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
12条回答
李春明
1楼-- · 2019-07-16 13:40
焊接有无错误,焊接时温度控制的如何
aylboy0001
2楼-- · 2019-07-16 17:05
 精彩回答 2  元偷偷看……
李雷
3楼-- · 2019-07-16 17:34
先看看有无虚焊、连焊,再看看匹配的阻容器件的参数是否合适。
勇哥-lzu
4楼-- · 2019-07-16 22:06
这是有源晶振的解法啊,无缘晶振的两端都是和单片机连在一起的,然后再通过电容接地
2014小白
5楼-- · 2019-07-16 22:23
1.没有看到你的匹配负载电容  2. 很重要,在xin xout两端加个1M电阻
2013crazy
6楼-- · 2019-07-16 22:25
这样的晶振接法还是第一次见到
