二极管能够以低压降保护光耦合器？

2019-07-16 10:58发布

站内问答 / 电路设计
4470 5 1681
我有这个设计。由于用户可能出现的错误，该电路会接收到12 V AC电压，并且可能会破坏反向电压晶体管上的光电晶体管。我可以在电阻器之前放置一个二极管D1，但是我已经知道的二极管可能有电压降或抵抗小电流（300毫安），但交流电源可以有2000毫安。我需要一个至少具有低电压降和3000 mA反向电流的二极管。低压降需要处理右侧的逻辑输入。
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
5条回答
8电子爱好者8
1楼-- · 2019-07-16 14:44
这样也是可以的，不过，电源可以输出2000mA，但是流过二极管的并没有那么多，根据光耦的允许电流计算就行了。
李春明
2楼-- · 2019-07-16 17:27
采用肖特基整流二极管呀
列兵老虎
3楼-- · 2019-07-16 18:01
我来回复：要求压降小，则不能用二极管。推荐P沟道MOS管反接保护，请参考。

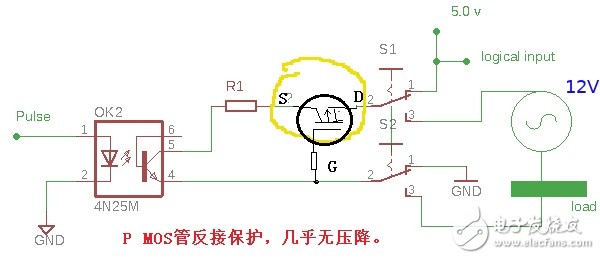

用鼠标画个示意图，见笑了！

简简单单_
4楼-- · 2019-07-16 19:45
 精彩回答 2  元偷偷看……
zjc123456789
5楼-- · 2019-07-17 00:41
光耦中发光二极管（2）的反向耐压一般只有5V左右，二极管1在这里起保护作用，万一外加电源极性接错，可以保证发光二极管（2）的反向电压为二极管1的正向压降（1V左右）。
