恒流驱动如何使两串LED电流一样呢？一串3个LED，另一串2个LED

2019-07-16 11:03发布

9954 3


友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

3条回答

1楼-- · 2019-07-16 13:28

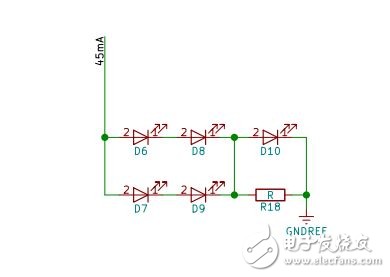

首先按照以下电路连接：

在上电前，将R调到最小，上电后，将R逐渐增大，直到D10的亮度与其他LED一样即可，最后R值就是你需要的（可使电流平分）。
另外一个方法，如下图：

45mA电流平分为22.5mA，在计算上，保证22.6*R29，22.6*R18所产生的电压使Q3和Q4导通即可。

2楼-- · 2019-07-16 17:31

最简单的就是两个支路当中的LED数量一样，功率一样。一个支路的电流作为参考来计算另一路的电阻，用欧姆定律

3楼-- · 2019-07-16 18:30
