求大神告知下该电路的作用和原理 - 平头弟

求大神告知下该电路的作用和原理

2019-07-16 11:04发布

站内问答 / 电路设计

1584 5

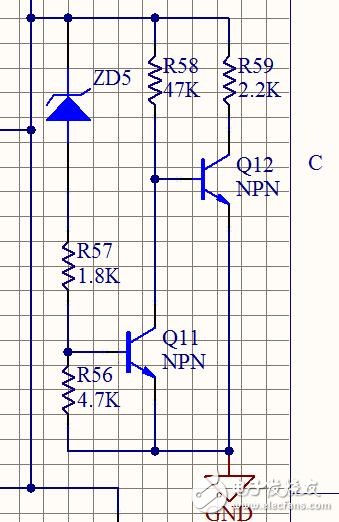

开关电源输出端两个三极管和一个稳压二极管组成的电路具体作用和原理

电路图

电路图

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

5条回答

1楼-- · 2019-07-16 14:46

个人觉得电路有误，还是看大神怎么回答吧。

2楼-- · 2019-07-16 17:07

Q11 和 Q12有可能不是三极管而是稳压电源

3楼-- · 2019-07-16 20:07

画错了 Q12发射极接地


4楼-- · 2019-07-17 00:24

图画错了，Q12应该是发射极接地


5楼-- · 2019-07-17 06:13

精彩回答 2 元偷偷看……
