以下对电路图进行了一点“优化”，使74LS160与74LS151组成的指针寄存器在改变输出位置上更稳定：





补充内容 (2018-4-23 18:12):
其中有个连接错误：74LS151的I0~I7与74LS164的Q0~Q7，连接关系为I0对应Q7，I1对应Q6，I2对应Q5，I3对应Q4，I4对应Q3，I5对应Q2，I6对应Q1，I7对应Q0.

要使得三者对齐，目前最为简便的方案就是取其中一组信号作为基准信号，分别与其他两种信号进行逻辑运算。

首先楼主你这个三组信号是怎么取得？这个很关键，

MUF420 发表于 2018-4-20 09:11
首先楼主你这个三组信号是怎么取得？这个很关键，

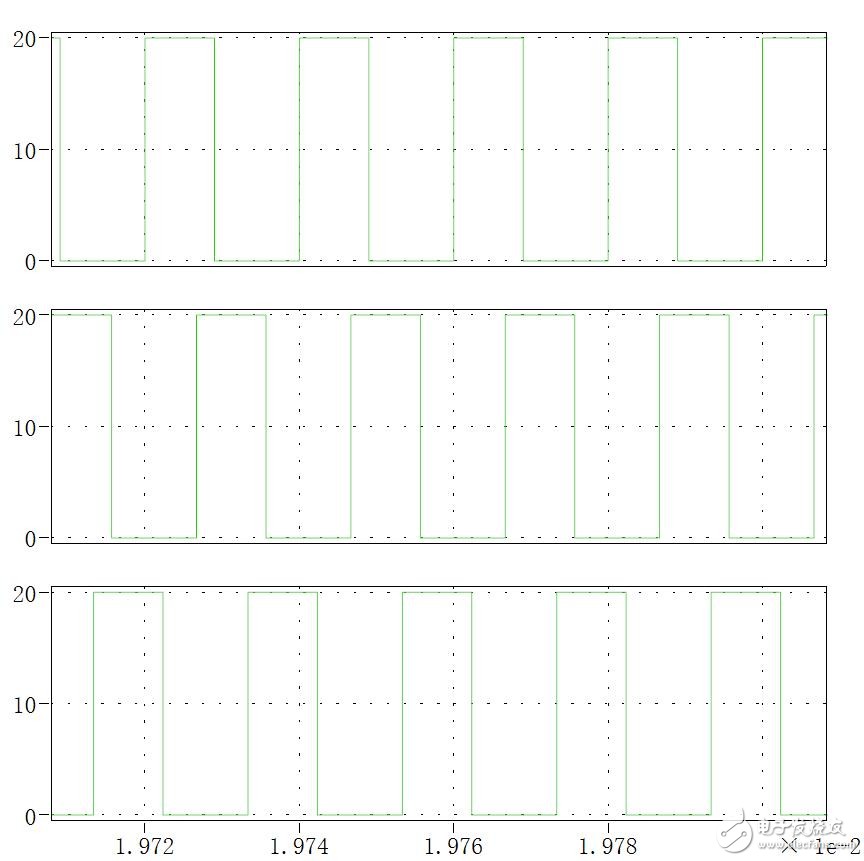

图中是我直接给的三个交错的方波信号。实际中，是dsp发出的三路移相的PWM信号。为了其他功能，希望把这三个错开的信号，用电路的方法进行再次同步对齐

晓晓江南 发表于 2018-4-20 09:06
以下为实现电路（采用门电路）：

谢谢你哈！这个电路的输出如图里面所示，out1 out2应该都是恒为低，out3为C路，我也用pspice仿了一下，确实out1和2都是低，好像实现不了对齐啊....
