各位大佬好，我在做1MhzD类放大。想把10Mhz三角波和1Mhz正弦波通过比较器产生PWM波。现在刚用ti的比较器tlv3501将20Mhz正弦波与固定Vref（+2.5V）比较产生方波来测试可行性。结果方波电平有抖动。我查了一下，大致有三种说法：（1）退耦电容的容值和位置不合适（2）可以加正反馈来增加迟滞从而减小电平抖动（3）在输出端加一阶RC低通滤波。
我思考了下，有些问题想请教下各位大佬:
对于方法1，我已经加了退耦电容，且尽量靠近了芯片，由于没什么经验不知道该如何去改。
对于方法2，由于我需要将三角波与正弦波比较，方法2减小了比较电平的敏感性，不知道会不会影响PWM波。
对于方法3，如果可行，低通滤波RC截止频率该是多少，是不是要保留方波的5次谐波，也就是100Mhz？

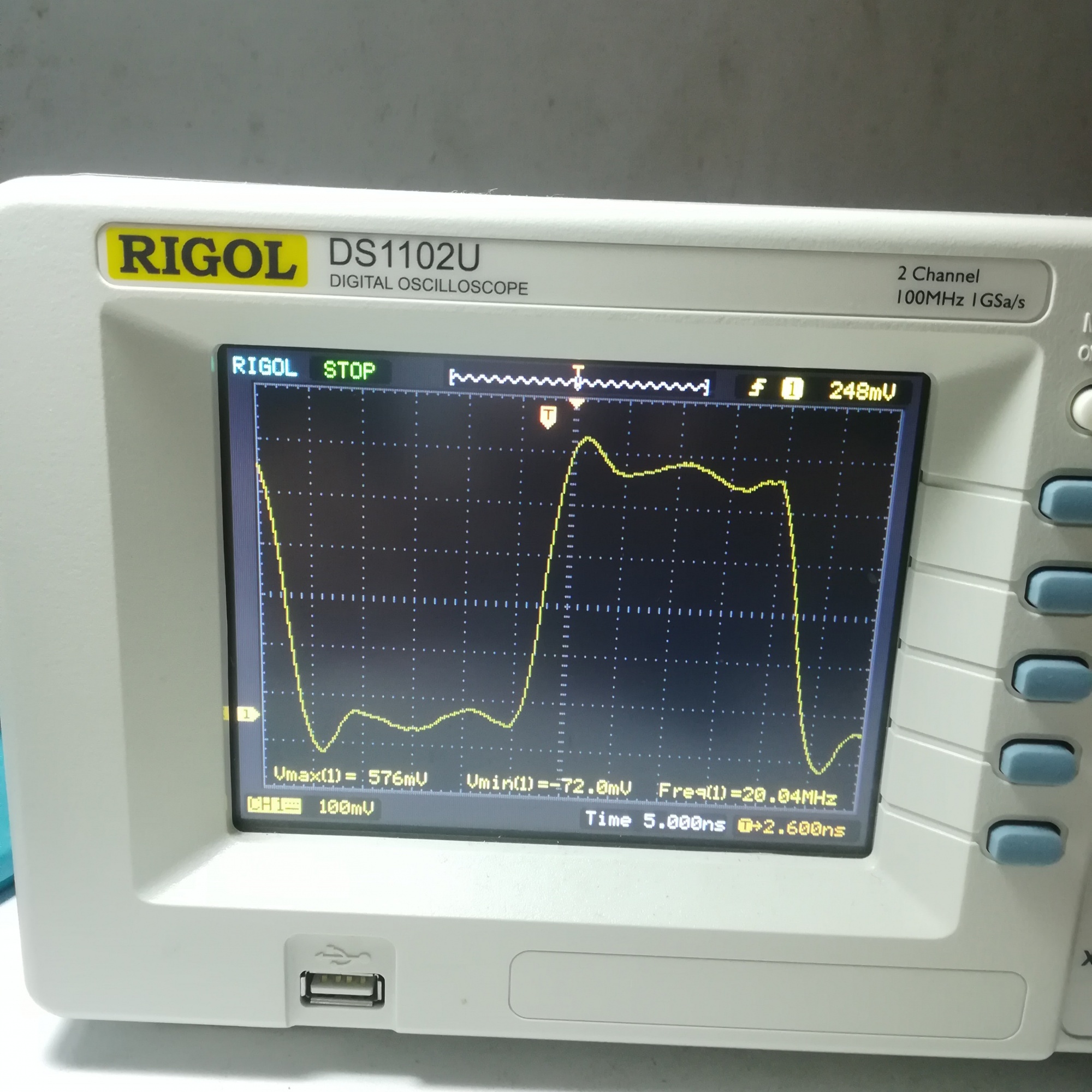

而且我感觉我的方波整个脉宽上的电平都在抖动，这个原因大概什么？我把方波图片和电路原理图附在下面，希望有大佬能帮我看下，万分感谢！！！PCB标的太乱了就不附了，方波是示波器探头x10测的，所以Vpp只有500mV。
我思考了下，有些问题想请教下各位大佬:
对于方法1，我已经加了退耦电容，且尽量靠近了芯片，由于没什么经验不知道该如何去改。
对于方法2，由于我需要将三角波与正弦波比较，方法2减小了比较电平的敏感性，不知道会不会影响PWM波。
对于方法3，如果可行，低通滤波RC截止频率该是多少，是不是要保留方波的5次谐波，也就是100Mhz？
而且我感觉我的方波整个脉宽上的电平都在抖动，这个原因大概什么？我把方波图片和电路原理图附在下面，希望有大佬能帮我看下，万分感谢！！！PCB标的太乱了就不附了，方波是示波器探头x10测的，所以Vpp只有500mV。
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
https://e2echina.ti.com/question_answer/analog/amplifiers/f/52/t/335#pi239031350=2&pi239031350filter=answers&pi239031350scroll=false
谢谢!!!我还是个学生，各种不懂，各种出问题。
