本帖最后由 xiao92927 于 2018-4-3 11:40 编辑

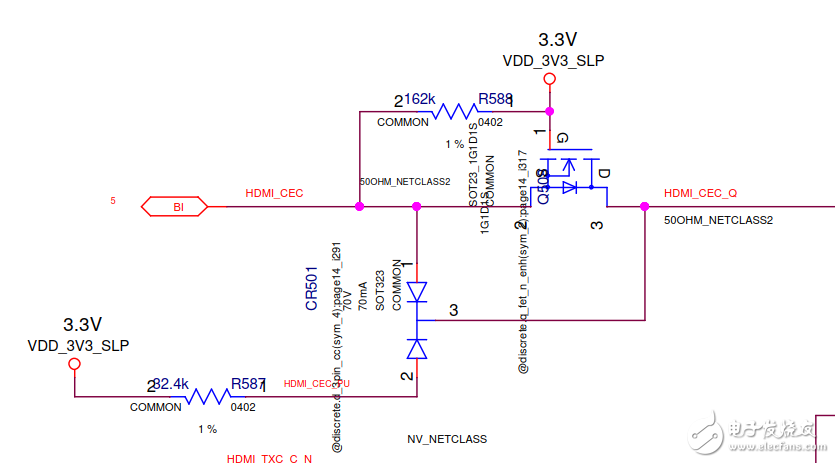

这是TX2板卡上HDMI CEC信号的设计，有人能帮忙分析一下是什么意思么？
左边连接到TX2控制器，右边连接到HDMI插座上。
这是TX2板卡上HDMI CEC信号的设计，有人能帮忙分析一下是什么意思么？
左边连接到TX2控制器，右边连接到HDMI插座上。
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 xiao92927 的问题《【求助】帮看一下这个HDMI电路。》','https://www.xiaopingtou.net/q-56855.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
当HDMI_CEC为低电平的时候，MOS管导通。输出为低电平；
当HDMI_CEC为高电平的时候，MOS管体二极管导通，输出高电平。左下角的电压给输出上拉；
那个由两个背靠背二极管组成的器件是啥器件呢？请教，谢谢！
