如图1的反比例运放：

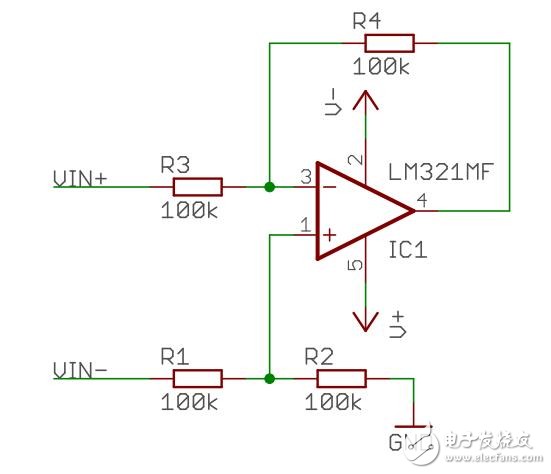

（1）关于反比例运放，看到这句话 “有一点需要引起注意，对于反向比例放大电路，如下图，它的同向端是接入到地的，由于“虚短”。此放运放的共模信号将为0，并且不随信号的变化而改变。因此共模信号引起的误差很小。”（如图3）
（2）但有的地方又说 “tica, sans-serif">如果一端是Vi，那么地端相当于共模信号为Vi/2，差模信号为-Vi/2，综合起来就为0 了”（如图2）
以上两种说法不是矛盾吗？
我的理解是：反比例运放，反向端输入Vi，则反向端的电压为：Vi/2(共模)+Vi/2(差模)=Vi，正向端为：Vi/2(共模)+（-Vi/2）(差模)=0。
所以说，"此放运放的共模信号将为0"怎么理解？？？？？反比例运放两端不是有Vi/2的共模电压吗？怎么能说没有共模电压呢？求大神指导，谢谢！
（我是根据共模：（Vn+Vp）/2，差模：（Vn-Vp）/2 算来的）..
（1）关于反比例运放，看到这句话 “有一点需要引起注意，对于反向比例放大电路，如下图，它的同向端是接入到地的，由于“虚短”。此放运放的共模信号将为0，并且不随信号的变化而改变。因此共模信号引起的误差很小。”（如图3）
（2）但有的地方又说 “tica, sans-serif">如果一端是Vi，那么地端相当于共模信号为Vi/2，差模信号为-Vi/2，综合起来就为0 了”（如图2）
以上两种说法不是矛盾吗？
我的理解是：反比例运放，反向端输入Vi，则反向端的电压为：Vi/2(共模)+Vi/2(差模)=Vi，正向端为：Vi/2(共模)+（-Vi/2）(差模)=0。
所以说，"此放运放的共模信号将为0"怎么理解？？？？？反比例运放两端不是有Vi/2的共模电压吗？怎么能说没有共模电压呢？求大神指导，谢谢！
（我是根据共模：（Vn+Vp）/2，差模：（Vn-Vp）/2 算来的）..
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 xiaxingxing 的问题《运放的共模电压问题》','https://www.xiaopingtou.net/q-57035.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
你好，反比例运放，反向端输入Vi，同相端接地。则反向端的电压为：Vi/2(共模)+Vi/2(差模)=Vi，正向端为：Vi/2(共模)+（-Vi/2）(差模)=0。不是这样计算来的吗？？？可是很多地方说反比例运放，由于虚地，没有共模电压，所以抗共模能力很强。。。这怎么理解呢？？？请指导，谢谢！
你好，反比例运放，反向端输入Vi，同相端接地，则反向端的电压为：Vi/2(共模)+Vi/2(差模)=Vi，正向端为：Vi/2(共模)+（-Vi/2）(差模)=0。不是这样计算来的吗？？？可是很多地方说反比例运放，由于虚地，没有共模电压，所以抗共模能力很强。。。这怎么理解呢？？？请指导，谢谢！
你好，反比例运放，反向端输入Vi，同相端接地。则反向端的电压为：Vi/2(共模)+Vi/2(差模)=Vi，正向端为：Vi/2(共模)+（-Vi/2）(差模)=0。不是这样计算来的吗？？？可是很多地方说反比例运放，由于虚地，没有共模电压，所以抗共模能力很强。。。这怎么理解呢？？？请指导，谢谢！
