带通滤波器输出波形不对是怎么回事?

2019-07-16 11:34发布

本帖最后由 Ssvep 于 2018-1-22 21:39 编辑

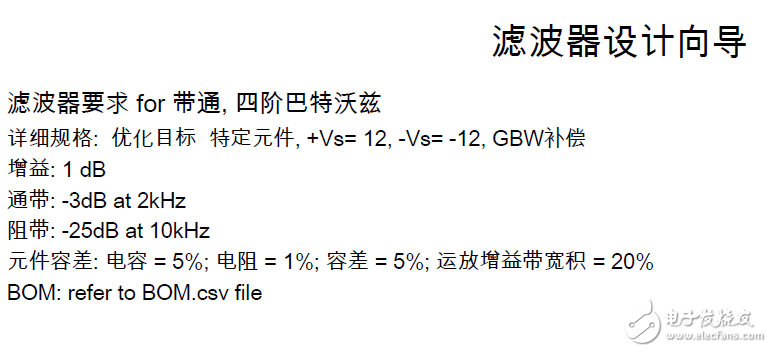

利用设计工具设计的,要得到一定频率的正弦波,输入波形是多个频率的正弦波,但是输出不是比较好的正弦波。在仿真中能都得到完美的正弦波,但是在板子上不行。
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
3条回答
aylboy0001
1楼-- · 2019-07-16 12:24
 精彩回答 2  元偷偷看……
776830702
2楼-- · 2019-07-16 15:42
有源滤波器对输入阻抗是有要求的~这样子直接做一个带通滤波器是很难的~建议做一个二阶低通滤波器,然后电压跟随器,再然后高通滤波器。这样子就可以了。你这个频率不是很高这样子应该就可以了;还是不行的话就要考虑阻抗匹配了,
Ssvep
3楼-- · 2019-07-16 16:36
776830702 发表于 2018-1-23 11:00
有源滤波器对输入阻抗是有要求的~这样子直接做一个带通滤波器是很难的~建议做一个二阶低通滤波器,然后电压跟随器,再然后高通滤波器。这样子就可以了。你这个频率不是很高这样子应该就可以了;还是不行的话就要考虑阻抗匹配了, ...

我没有加10uf的去耦电容,应该是产生自激了,除了这个,考虑零极点的话,是不是需要在输入端和输出端加电容?如果考虑阻抗匹配的话是应该加跟随器,感谢
