分析下电路，谢谢。

2019-07-16 11:43发布

13288 9

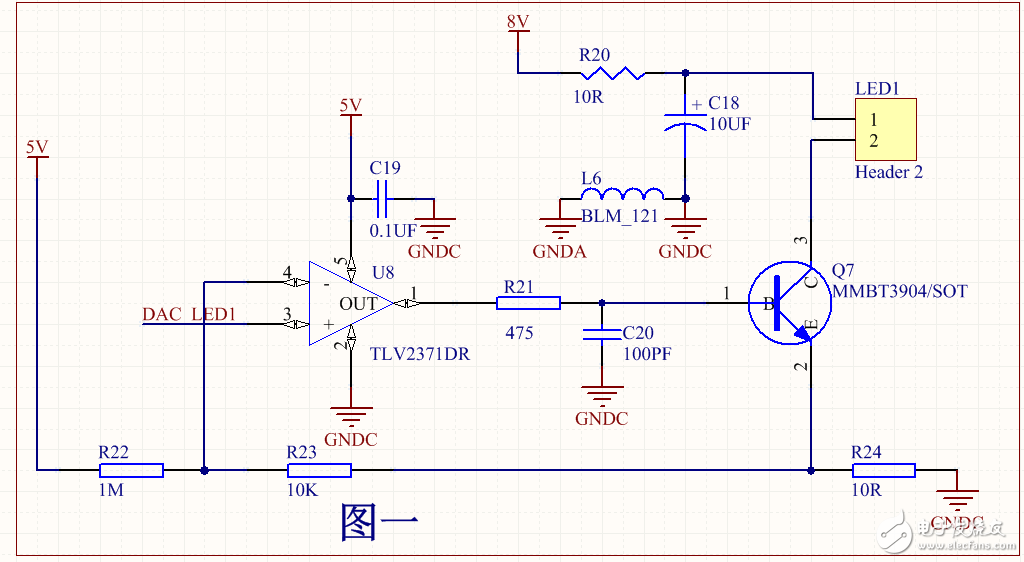

1.图一和图二，麻烦分析下工作原理，器件在电路中的作用。
2.如果有哪些地方可以改进，请告知。

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

9条回答

1楼-- · 2019-07-16 14:23

输入信号什么样，要求输出信号什么样，负载是什么，全都不说。
你让人胡喷吗？！

2楼-- · 2019-07-16 20:05

在多给点信息

3楼-- · 2019-07-17 00:32

精彩回答 2 元偷偷看……

4楼-- · 2019-07-17 03:43

查一下431模块就知道了

5楼-- · 2019-07-17 09:10

U8和Q7组成恒流源，给LED1供电。 R21 C20组成低通滤波器。R20+R24的值偏小。粗略估算下电流：8/20=400mA,你是什么LED可以承受这么大的电流？？？R20 和C18组成低通。GNDA和GNDC在L6处相连。

6楼-- · 2019-07-17 11:28

第二幅图你的U12_6和U12_1是个什么信号？？？
