请教双线圈磁保持继电器电路问题

2019-07-16 11:47发布

这个双线圈磁保持继电器驱动电路在只有一路驱动正常，如果有两路就不正常了，要么不闭合，要么不断开，偶尔还烧芯片（BS107KL）。请教各位大师，帮忙分析下问题出在哪里呢？

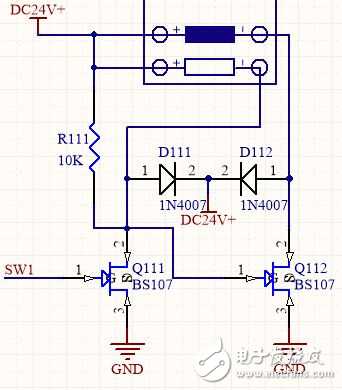

双线圈磁保持继电器驱动电路

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

12条回答

1楼-- · 2019-07-16 16:43

续流二极管接的不对

2楼-- · 2019-07-16 22:03

精彩回答 2 元偷偷看……

3楼-- · 2019-07-17 02:11

不是成品图，测试用

4楼-- · 2019-07-17 02:15

sw1的电压多少？

5楼-- · 2019-07-17 06:30

首先说一下继电器、R111、D111和D112的接法都没错！但Q112是干嘛的？你不觉得有些奇怪吗？！Q111受控于SW1；Q112呢？受控于谁？？

6楼-- · 2019-07-17 08:10

本帖最后由 hty.czh 于 2017-12-18 10:13 编辑

如果是要这样的效果，那Q6不是直接导通了吗？
