正好有时间就给你写下，基本分析就是这个，字写的丑请忽略

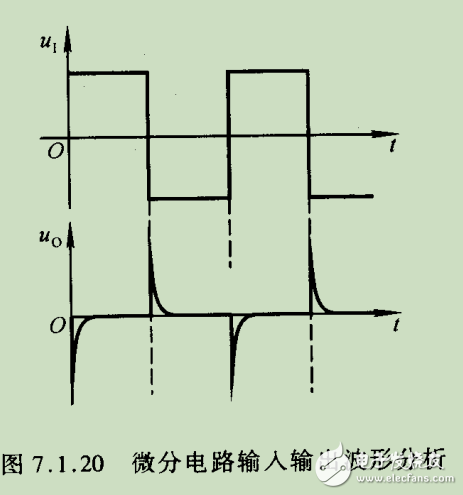

微分电路的RC的值要远小于信号的周期

chenwei6991627 发表于 2017-12-15 15:25
微分电路的RC的值要远小于信号的周期

能详细的讲一下吗？

学习学习。。。。

RC微分电路是取RC串联电路中的电阻两端为输出端，并选择适当的电路参数使时间常数τ<<tp（矩形脉冲的脉宽）。由于电容器的充放电进行得很快，因此电容器C上的电压uc(t)接近等于输入电压ui(t)。
RC积分电路是将RC电路的电容两端作为输出端，电路参数满足τ>>tp的条件，则成为积分电路。由于这种电路电容器充放电进行得很慢，因此电阻R上的电压ur(t)近似等于输入电压ui(t)，其输出电压uo(t)。
