必须指出的一点是，电路设计不是像你那样玩的 —— 开关元件拿过来，三条腿连上线就想干活。
控制信号、逻辑相位、驱动电路和元器件选择等等，都需要考虑周全。

PMOS管作为电源开关，开通时，在额定带载情况下，输出端电压要尽可能接近输入电压，即要求MOS管的通态电阻尽可能小。
而关断时，要求断态漏电流要尽可能小，亦即MOS管关断后所呈现的等效电阻尽可能大。
这两项要求除了同MOS管的先天具有的特性有关以外，还同设计者后天给定的栅源状态密切相关。

因为通常负载电阻比较MOS管的断态电阻而言，微乎其微，所以负载电阻的变动几乎完全不改变负载中漏电流的大小。
MOS管关断状态下负载端的残余电压就等于漏电流和负载电阻的乘积。
仿真中采用了两种不同的PMOS管，以体现不同通态电阻和不同断态漏电流的影响。





仅供参考。

用一个三极管吧，你这样MCU输出高电平，电压还是低于VCC吧，所以P管还是能开启点吧

本帖最后由 列兵老虎 于 2017-12-9 22:18 编辑

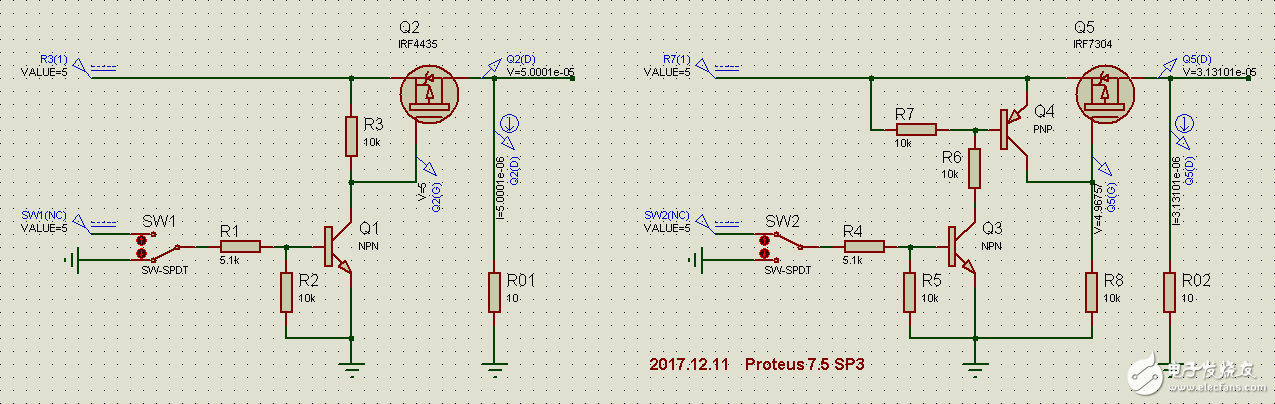

电源用5V应该好用，大于5V不一定好用。帮你画个示意图如下：

注意：MCU输出高电平要改为低电平，逻辑要取“非”

补充：第一只三极管符号画错了，NPN没错。

输出端0.69V是DC-DC的输出端0.69v呢还是MOS管的D极输出0.69V???

xiaxingxing 发表于 2017-12-9 23:19
输出端0.69V是DC-DC的输出端0.69v呢还是MOS管的D极输出0.69V???

只要P管彻底关闭了，都不会有输出电压（微弱残余电压不算）
