放大器电路设计

2019-07-16 11:51发布

站内问答 / 电路设计

2631 5

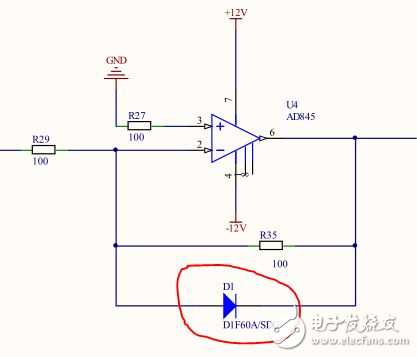

如图，请问在反相放大器的反馈电阻上并联一个二极管的作用？

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

5条回答

1楼-- · 2019-07-16 16:51

电阻取值过小，应增大到1k以上。

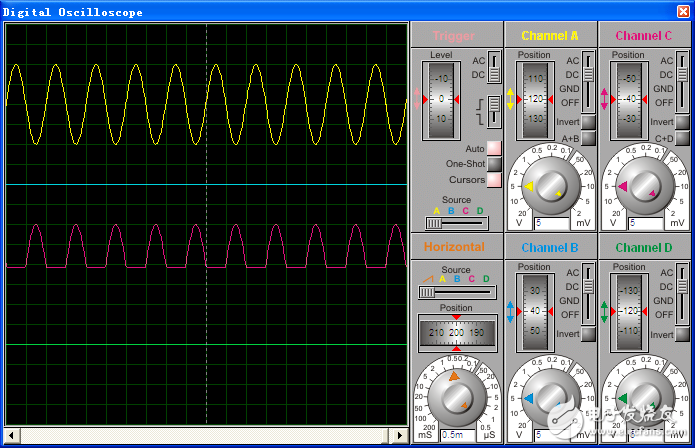

无二极管时，输出波形与输入波形互为反相，幅值相等。


有二极管时，输出是输入的反相半波整流波形（半波幅值足够高，可忽略二极管正向压降的影响）。


2楼-- · 2019-07-16 20:03

精彩回答 2 元偷偷看……

3楼-- · 2019-07-16 20:23

整流，这种整流误差很大。

4楼-- · 2019-07-16 23:27

耗散电路

5楼-- · 2019-07-17 05:21

在这个电路后面还有一部分，是不是起基线恢复的作用？
