B_HONE 发表于 2017-11-30 17:55 1.网络标号不要那么取，养成好习惯 不要一个VCC又一个VDD的，如果是负电源的话最好用 VEE或者VSS
cuayi 发表于 2017-11-30 18:02 恩，谢谢你的回复 第一点，以后改正习惯 第二点 , IC4/IC5是直流伺服稳压，恩，跳线帽短接，7812/7912，接运放或地用跳线帽做切换
最多设置5个标签!
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 cuayi 的问题《麻烦各位大大帮忙看下电路有什么问题》','https://www.xiaopingtou.net/q-57273.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
不要一个VCC又一个VDD的，如果是负电源的话最好用
VEE或者VSS
2.IC4,IC5地没接（跳线帽短接？）
3.测纹波的话，C33,C34可能要实际试试效果哦，看看需不需要更换

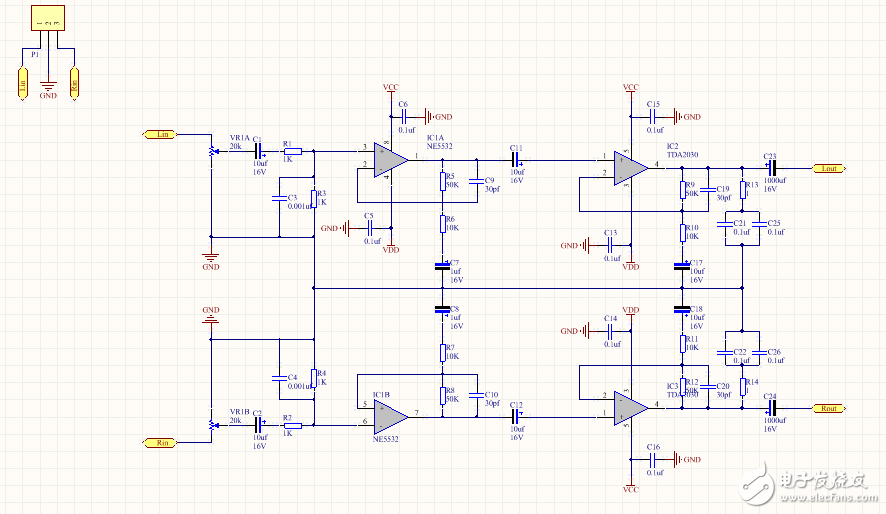

第二个图C1,C2要更改方向，同相端没有作偏置
直流可能是从输入端进来的
C11,C12的方向也要改，或者不要也行
其他貌似没啥问题 最佳答案
恩，谢谢你的回复
第一点，以后改正习惯
第二点 , IC4/IC5是直流伺服稳压，恩，跳线帽短接，7812/7912，接运放或地用跳线帽做切换
第三点，是双电源供电，不需要偏置吧？
我的意思是因为同相端没有偏置，所以C1,C2要更改方向，毕竟直流可能从输入进来，你误会了
