信号采集的调理电路中二阶滤波器后面接了一个RC滤波,但是截止频率为何那么高,有什么用

2019-07-16 11:54发布

这是一个电流采样电路,前面是比例运放,后面二阶滤波,最后输出部分接了一个RC滤波。
R=20欧,C=20pF,这样算的话wn=1/RC=2.5*10^9hz。这么高的截止频率有什么用啊
相比之下,前面二阶滤波器的截止频率wn=33.3Khz,fc=5.3Khz。这两个差距也太大了一点
求大神解释一下究竟怎么看这个问题
还是说这两个电路要放在一起分析?有点想不通……
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
6条回答
1497150076
1楼-- · 2019-07-16 15:32
还有个问题同时想要请教一下。

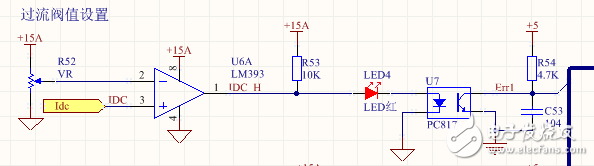

对于这样一个电路,前面的运放工作在非线性区,输出+Uom或-Uom,后面接了一个10K的电阻。
如果输出+Uom,也就是15V,那么不就相当于15V直接加在LED和光耦的二极管上了么?这样不会烧坏的么?
如果输出-Uom,也就是-15V,那么这个电流改怎么走?往运放的输出端口流么?
希望大神能够解答一下……
aylboy0001
2楼-- · 2019-07-16 20:03
后面的RC主要不是滤波了,可以理解成限流电阻,也可以理解成阻抗匹配之类的更好,你下面的图+UOM时并不会烧掉,因为运放提供不了那么大的驱动电流,可能会使运放工作不正常,你这种用法不建议,最好还是加限流电阻,至于-Uom,看图的话应该是GND,电流是从15V 经过10K电阻流到地的
1497150076
3楼-- · 2019-07-17 00:39
aylboy0001 发表于 2017-11-28 09:51
后面的RC主要不是滤波了,可以理解成限流电阻,也可以理解成阻抗匹配之类的更好,你下面的图+UOM时并不会烧掉,因为运放提供不了那么大的驱动电流,可能会使运放工作不正常,你这种用法不建议,最好还是加限流电阻,至于-Uom,看图的话应该是GND,电流是从15V 经过10K电阻流到地的 ...

请问比较器输出的高电平和上拉电阻之间的大小有什么关系?
aylboy0001
4楼-- · 2019-07-17 02:18
 精彩回答 2  元偷偷看……
1497150076
5楼-- · 2019-07-17 07:49
目前第二个问题想明白了,15K电阻是因为开漏输出才要接的。
但是第一个问题最后面那个RC电路仍然不能理解,放在这究竟有什么用?去掉他有什么影响?
xiaxingxing
6楼-- · 2019-07-17 12:19
那只是比较器输出的一个上拉电阻。那个20Ω的电阻,是为了容性负载的稳定性而加的。因为运放的输出端接容性负载的话,使输出相位滞后,这种增大的相移使得反馈电路的相位裕量减小。那个20Pf的电容感觉有点多余,不过容值很小。低通滤波器的RC值没有这么小的
