关于光电二极管的供电问题

2019-07-16 11:55发布

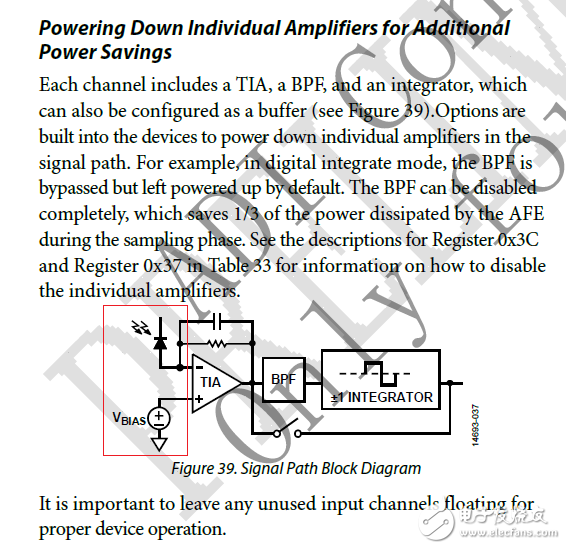

如图中所示:这个光电检测电路, 光电二极管是不是接反了 ,根据运放虚短,tiA的反向端电压等于其正向端电压,即Vbias。所以光电二极管阳极的电压为Vbias,这样一来,光电二极管不就正偏了吗?不就相对于发光二极管了吗?求各位大神指导。谢谢!
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
6条回答
李春明
1楼-- · 2019-07-16 12:29
能翻译一下吗?看不懂啊
ai57449
2楼-- · 2019-07-16 16:59
这是感光的把。。。。。。。。
xiaxingxing
3楼-- · 2019-07-16 20:34
王栋春 发表于 2017-11-27 22:57
能翻译一下吗?看不懂啊

王总,你这个谦虚了啊。。。
xiaxingxing
4楼-- · 2019-07-16 21:30
 精彩回答 2  元偷偷看……
李春明
5楼-- · 2019-07-17 02:46
xiaxingxing 发表于 2017-11-29 18:39
王总,你这个谦虚了啊。。。

初中毕业,真心不懂啊
JQ_Lin
6楼-- · 2019-07-17 03:29
即使将英文翻译成中文,对楼主所提问题也没有贡献。

在这里,作为接收光信号的光电二极管,工作于反向状态下,其阴极通过限流电阻接往较高电位。
在外部光信号的有无、强弱的影响下,光电二极管的反向漏电流随之变化,成为有用的信号,才得以实现光电检测。
