电路设计方面的问题

2019-07-16 11:56发布

1.R current为检流电阻是0.001Ω,INA199A为仪表放大器。 采集后用数据输出 SPI
2.在调试过程中 给PCB plug 给了2A电流,输出电压好像是 4.7V,这样基准电压就不对了,但基准电压考虑是不变的。
3.电路设计应该没有什么问题,也可能是排版有问题,一直得不到解决,希望大家帮助下。
4.我也想问,给了2A电流,电压输出应该是多少? 运放
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
19条回答
xiaxingxing
1楼-- · 2019-07-16 16:38
你图中不是两个PCB48么,我假设你P2加2A电流(因为P1接地了),则VP-VN=0.002V,根据虚短虚短,得出Vout=50*0.002+Vref=0.1+2=2.1v.
lw,输入端那两个4.7欧姆的电阻时给输入滤波的。但是那个R会带来放大偏移误差,所以这个R尽量小。图中输入端的那几个电容容值看不清,反正要根据RC来配置滤波器。 最佳答案
李春明
2楼-- · 2019-07-16 19:24
我想请教楼主,那个这么小阻值的电阻是用什么做的?康铜丝吗

评分

参与人数 1积分 +5 收起 理由 ElecFans王岑 + 5

查看全部评分

一棵小草_fbb
3楼-- · 2019-07-16 20:35
王栋春 发表于 2017-11-23 10:35
我想请教楼主,那个这么小阻值的电阻是用什么做的?康铜丝吗

你说的是0.001电阻吗,采样的。
一棵小草_fbb
4楼-- · 2019-07-16 22:48
王栋春 发表于 2017-11-23 10:35
我想请教楼主,那个这么小阻值的电阻是用什么做的?康铜丝吗

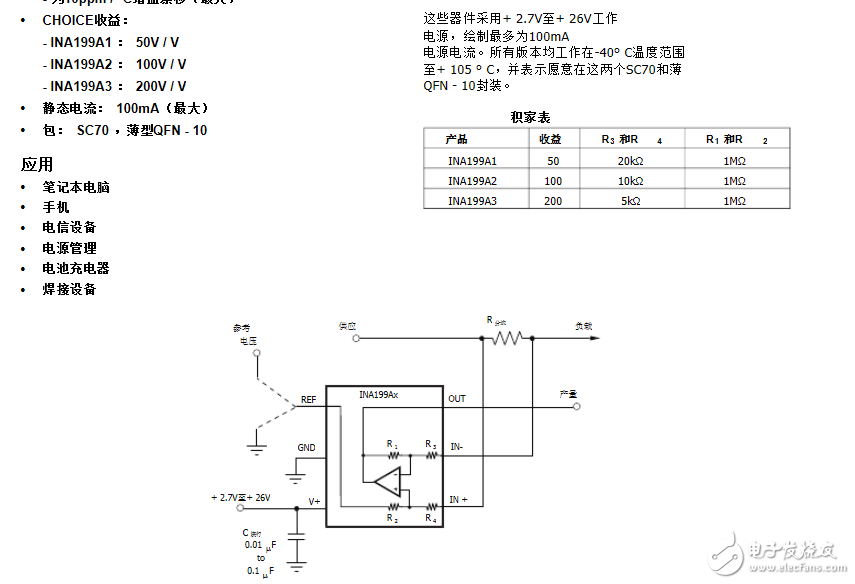

0.001R电阻是电流采样,三个电容 采样信号滤波。 下面的原理图 R3和R4为20KΩ,R1和R2为1MΩ时,外围电路的R3和R4阻值几乎可以忽略不计。 运放怎么算,我也忘了,所以也不知道,当给一个负载电流2A的时候,输出多少了。
一棵小草_fbb
5楼-- · 2019-07-17 03:51
 精彩回答 2  元偷偷看……
李春明
6楼-- · 2019-07-17 04:29
一棵小草_fbb 发表于 2017-11-23 11:39
0.001Ω是电流采样,三个电容是采样信号滤波。 datasheet原理图中,有电阻取值1MΩ和20KΩ,外围电阻4.7R,几乎可以忽略不计。 在pcb48plug给一个2A负载电流时,输出多少电压,我也忘了运放怎么计算,调试的时候是4.7v,这肯定不对。   ...

这么小的电阻是用什么做的?
