增强型PMOS管开启电压Vgs疑问

2019-07-16 11:57发布

关于 增强型PMOS管开启电压Vgs疑问 有以下三个问题,请教各位大神:

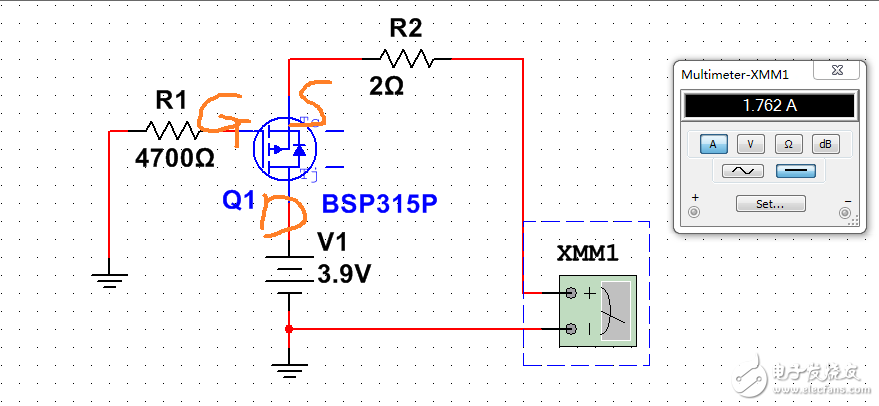

1、如下图:增强型PMOS管G极接地(Vg=0V),按我的理解,只有在S极电压高于0v(至少零点几伏)的时候才能导通,可是下图中BSP315P的接法确可以导通(不符合预期),而BSP317P不能导通(符合预期)。这是为什么呢??
2、图中增强型PMOS管 中的Tc ,Tj是什么意思呢?
3、像图中的这两种PMOS管的D,S极能对调用吗???
以上请各位大侠帮忙指导。谢谢!
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
19条回答
aylboy0001
1楼-- · 2019-07-16 14:24
 精彩回答 2  元偷偷看……
战胜心魔
2楼-- · 2019-07-16 18:45
支持下
B_HONE
3楼-- · 2019-07-17 00:25
给你顶一下,问得很细节,平时也没怎么注意
个人观点:
1.因为MOS管寄生二极管的作用
2.Tc是表面温度,Tj是结温度,Tj>Tc,
这部分内容可以看看与散热器相关的知识,
记得以前看的时候就有对这些讲得很详细
3.导通后DS可以对调用,电流方向不限

坐等大神回答

评分

参与人数 1积分 +5 收起 理由 ElecFans王岑 + 5

查看全部评分

aylboy0001
4楼-- · 2019-07-17 02:27
本帖最后由 aylboy0001 于 2017-11-22 14:06 编辑

1、两者的导通电阻差异较大,BSP315是在VGS=-10V时ID=-1.1A时典型值RDS=0.65,而BSP317VGS=-10V时ID=-0.37A时典型值RDS=3.4,所以BSP315瞬时导通后的VGS压差达到导通状态就一直导通了,BSP317一个瞬时导通后压差大导致VGS小于导通电压,因此就处于关闭状态(此时间快于MOS管的导通时间,显示为一直未导通)
2、参考楼上回答
3、增强型PMOS的DS级之间是有一个保护二极管的,并且Vgs负压导通所以正常来说一般PMOS使用是S极接电源,这符合正常用法,你DS级调换的话D->S级造成没必要的压降和损耗并且理论上起不到控制作用,所以尽量不要对调用
xiaxingxing
5楼-- · 2019-07-17 04:29
aylboy0001 发表于 2017-11-22 13:34
1、两者的导通电阻差异较大,BSP315是在VGS=-10V时ID=-1.1A时典型值RDS=0.65,而BSP317VGS=-10V时ID=-0.37A时典型值RDS=3.4,所以BSP315瞬时导通后的VGS压差达到导通状态就一直导通了,BSP317一个瞬时导通后压差大导致VGS小于导通电压,因此就处于关闭状态(此时间快于MOS管的导通时间,显示为一直未导通)
2、参考楼上回答 ...

我不明白,对于增强型PMOS管,要求Vgs<0,即Vg<Vs,PMOS才导通。可是现在g极电压为0,而s极电压也为0。不符合Vg<Vs这个条件 ,怎么会导通呢???、求大神指导,谢谢!
ai57449
6楼-- · 2019-07-17 07:11
 精彩回答 2  元偷偷看……
