稳压器件TL431散问

2019-07-16 11:59发布

【不懂就问】
如图,左边是TL431稳压器件的典型应用图,右边是现在遇到的电路
现有如下问题
【1】TL431内部的2.5V的基准源是如何一直稳定在2.5V的?查看芯片资料,也只是简单的画出2.5V稳压基准源的表示图
【2】右图中相比于左边的典型应用多了一些RC器件,特别是左上角的C1,R1,和二极管构成的部分,以及加入了光耦,想知道它们的作用和原理


友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
15条回答
列兵老虎
1楼-- · 2019-07-16 17:08
我说楼主啊,你拿个错误电路图让人分析,只能得出错误结论。
我给你个专业答案,你能把奖励7积分全给我吗?呵呵!
先上一个正确电路图: A01.jpg

我们多数人都是面向应用搞电路设计,不是搞芯片设计的。只要我们熟练掌握器件原理、特性,牢记参数就可以了。就像手机、电视机及办公软件等,我们只需会用,用得出神入化,炉火纯青即是高手、高高手。
像楼主这样,想把深入分析LT431当做一种学习方法,未尝不可。
但要注意方法,你提问让别人回答,这不是最佳方法。
我常用方法是:先自己找资料,用最大能力去图书馆、互联网搜索寻找。寻找过程也是学习过程,你会发现有许多专业人员,站在不同角度分析同一电路,你不仅解决了问题,更可贵的是你学会了分析问题的方法,学会用多角度看问题。
我们每个人的能力、精力十分有限,要善于利用、借助他人力量,善于利用工具,事半功倍解决自己问题。
举个简单例子:汉高祖刘邦自己说:“治国不如萧何、出谋策划不如张良、带兵打仗不如韩信。”
刘邦是一个高情商的人,知人善任具有高超的用人、驭人的领导能力即帝王权术。手下有一大批文臣武将团结在他周围并听命于他,所以能得天下。
授人以鱼不如授人以渔。楼主想必已听明白,我所表达的深层含意了吧?也许被我调侃蒙圈了吧?哈哈!

咱们言归正传,你要的标准答案我已帮你搜索到,在这里:TL431电路原理及频率特特性的研究 https://wenku.baidu.com/view/62a6742f647d27284b735137.html
啥也别说了,先加分,呵呵!

评分

参与人数 1积分 +10 收起 理由 ElecFans王岑 + 10

查看全部评分

king飞
2楼-- · 2019-07-16 22:33
6666666            这都可以
aylboy0001
3楼-- · 2019-07-17 02:05
 精彩回答 2  元偷偷看……
B_HONE
4楼-- · 2019-07-17 03:40
本帖最后由 B_HONE 于 2017-11-15 17:19 编辑

顶上去,我想看看那个2.5V的参考电压是怎么来的,内部的原理图三极管好复杂

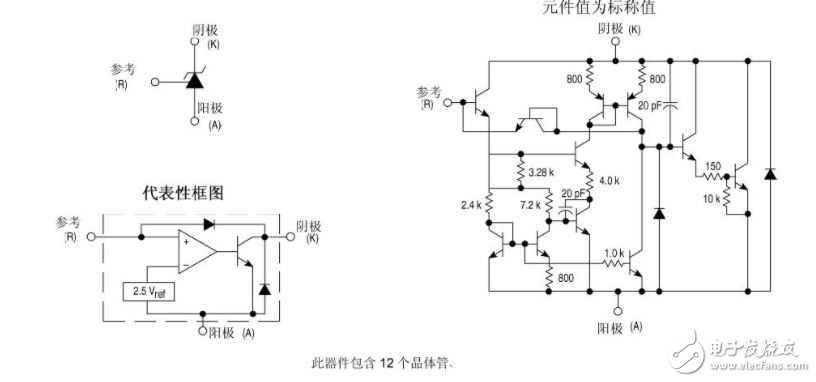

求大神解释一下手册上那个2.5V参考电压是怎么产生的 12.JPG

评分

参与人数 1积分 +5 收起 理由 ElecFans王岑 + 5

查看全部评分

列兵老虎
5楼-- · 2019-07-17 06:33

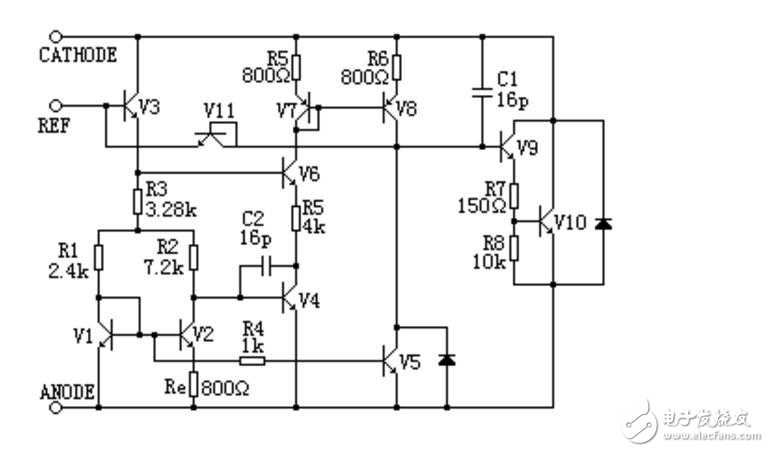

右边图有问题: 3.28K电阻画短路了
8电子爱好者8
6楼-- · 2019-07-17 11:28
为什么我只看到一部分电路图?手机有问题?
