2019-07-16 12:06发布

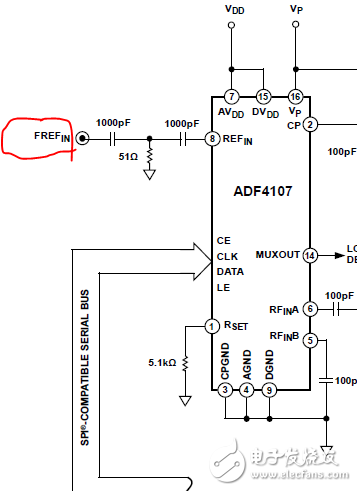

B_HONE 发表于 2017-11-1 10:39 手册上写了这是CMOS输入端，阈值电压为1/2VDD，可以由TTL或者CMOS电平时钟直接输入，或者通过交流耦合方式输入。所以上面的电容是交流耦合用。51欧姆电阻作为阻抗匹配用，对应高速时钟信号的输出及传输线阻抗。 我没仔细看手册，大概这个脚就是做参考时钟使用吧。
感冒燒 发表于 2017-11-1 22:19 第一个电容是交流耦合，电阻是阻抗匹配，第二个电容有什么作用呢？
最多设置5个标签!
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 感冒燒 的问题《芯片引脚接电容电阻》','https://www.xiaopingtou.net/q-57406.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
第一个电容是交流耦合，电阻是阻抗匹配，第二个电容有什么作用呢？
我的观点是，两个都是交流耦合，第二个还有一个作用，是因为容易从51欧姆那里引入噪声，所以加多一个小电容滤除。欢迎指正
