这个运放的输出时怎么算的呢?

2019-07-16 12:08发布

如下图

友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
5条回答
B_HONE
1楼-- · 2019-07-16 16:21
本帖最后由 B_HONE 于 2017-10-23 17:34 编辑

同相端的电阻分压得到的2.5V加到反相端。
先不考虑低通,将直流和交流分开考虑
直流增益是2倍,交流增益是-2,在输出端进行叠加。
针对图上的低通滤波,前端的低通滤波作用不大,R82,C32构成的低通滤波截止频率更低,以1/(2πRC)求得截止频率图1为交流传输特性,找出相对于通带的-3dB频率点,和求得的截止频率相同。

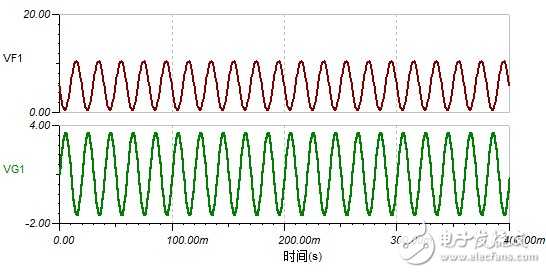

图2为加入低通滤波后的输入输出的波形仿真图3为未加入低通滤波的波形仿真
要得出加入低通滤波后的计算公式,交流部分:
将R82,C32并联计算,输入部分的电阻电容也以同样道理计算,得出交流增益,
式中带有频率值,有点麻烦,楼主自行解决咯
tinadiag2.jpg tinadiag.jpg





aylboy0001
2楼-- · 2019-07-16 18:29
这个就是前级一个低通滤波器,后面的运放也是构成了一个低通滤波器,输出是一个反向放大,计算放大倍数的话就是-(R82//WC32)/R78
北城别
3楼-- · 2019-07-16 22:06
B_HONE 发表于 2017-10-23 17:20
同相端的电阻分压得到的2.5V加到反相端。
先不考虑低通,将直流和交流分开考虑
直流增益是2倍,交流增益是-2,在输出端进行叠加。

好的 谢谢了  交流成分主要是用于滤波,用multism仿真了一下,结果是对的。谢谢辣
805570
4楼-- · 2019-07-17 02:02
做个试验学习一下。
DrchunM
5楼-- · 2019-07-17 05:40
 精彩回答 2  元偷偷看……
