求大神帮忙看一下这个IGBT驱动电路

2019-07-16 12:11发布

站内问答 / 电路设计
5160 2 1645
上电之后输入是高电平12V，这个电路要给电容充电，充满时比较器控制关断充电，充电大约需要3秒，IR2117不能自举升压，当开关电源不打开，整个电路是好的，管子驱动是15V也可以关断，但是一打开开关电源充电，GE直接的驱动迅速就掉了下去，只能冲到20多V，求大神解答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
2条回答
闲人9527
1楼-- · 2019-07-16 12:58

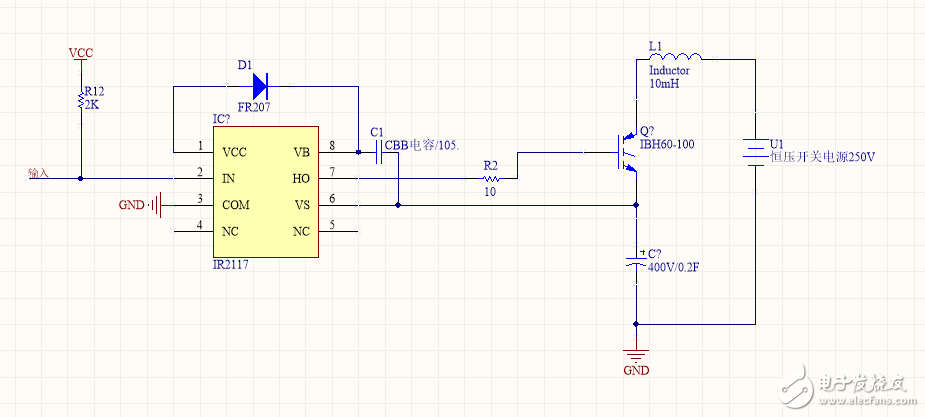

这是原理图
李春明
2楼-- · 2019-07-16 13:09
用三极管难道不行吗？
