buck电路 Multisim仿真 问题

2019-07-16 12:12发布

站内问答 / 电路设计
3961 5 1706

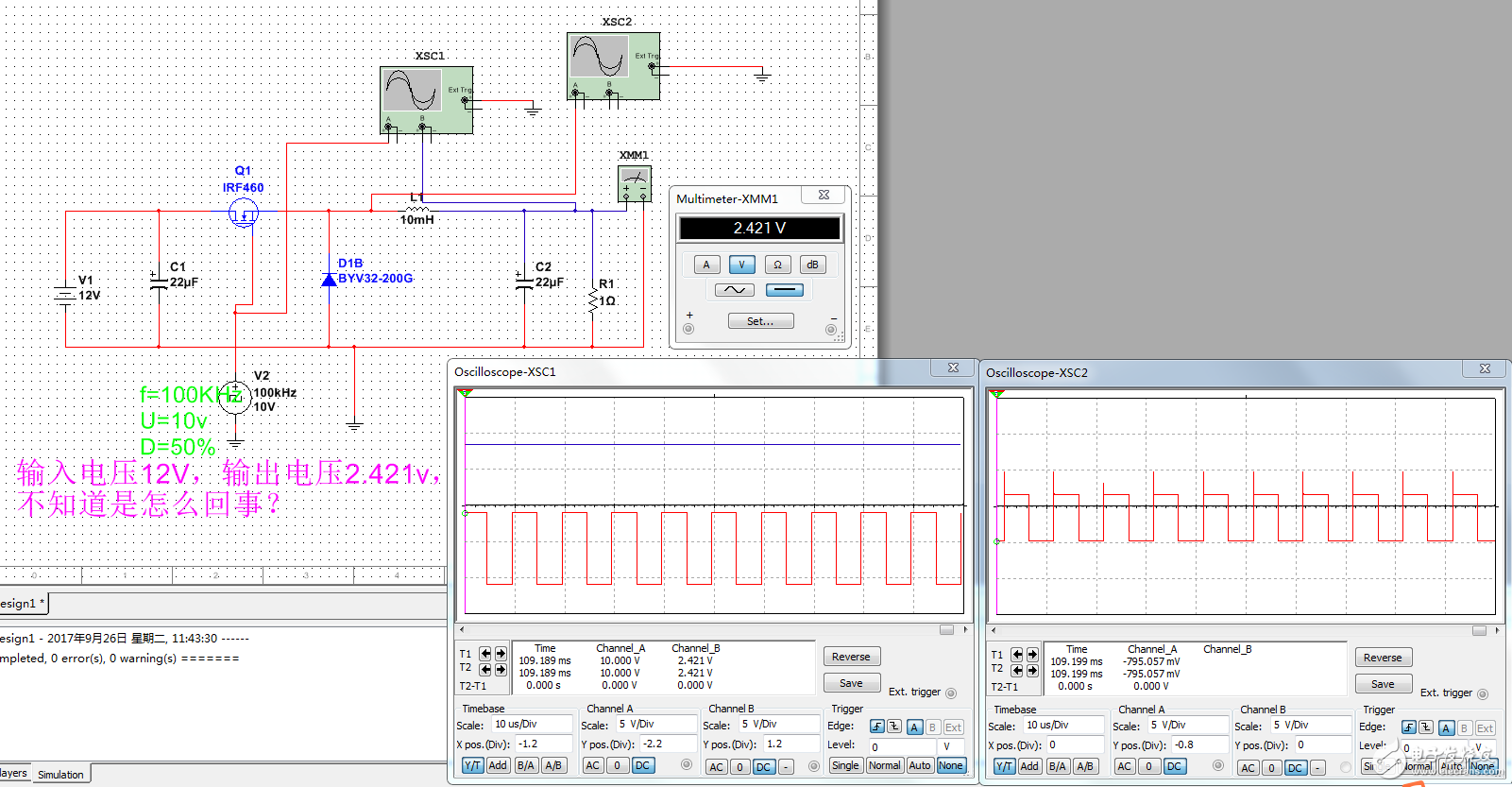

各位大神  本人小白，在使用Multisim仿真buck电路遇到问题了，输入电压12V，MOS管IRF460，栅极电压10V，占空比50%但是输出电压却只有2.4V左右，请帮帮忙是什么问题，谢谢
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
5条回答
魔界传说
1楼-- · 2019-07-16 13:54
 精彩回答 2  元偷偷看……
根泥缘
2楼-- · 2019-07-16 17:58
路过，感谢分享，多谢
根泥缘
3楼-- · 2019-07-16 19:48
路过、、、、路过、、、、
B_HONE
4楼-- · 2019-07-17 01:24
emmmm..楼主你好，我说说自己的看法，请见谅
我感觉好多取值都怪怪的，楼主你的这些参数好像是随便取的，没有经过计算的，电容什么的取值也怪怪的。
负载1欧姆这么重，电流肯定很大，电容也要很大，电感也是，还有占空比。
个人建议楼主用EXCEL制作一个计算器，专门算出这些参数值。
开关电源有很多要算，我之前就是自己搞个表格，输入参数：如开关管频率，占空比，输入电压，输出电压，负载等，然后求得的不仅仅是元件参数，还有电感线圈的匝数，多少捆并绕，磁芯怎么选，这些很多都要考量。
如果有说得不对的，望见谅
海绵宝宝的幽默
5楼-- · 2019-07-17 05:16
mos驱动线路都接错了，肯定输出不对啊
