[新手求教] 三极管共射放大电路的疑问

2019-07-16 12:14发布

站内问答 / 电路设计
13099 3 1203
电源5V，B点1.7V，C点2V，输入信号1V，为什么这个电路会产生很大失真？如果不失真工作点怎么设置呢？
输入信号10mv能正常，这是为什么呢？
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
3条回答
猎国倾城
1楼-- · 2019-07-16 14:37
 精彩回答 2  元偷偷看……
cuayi
2楼-- · 2019-07-16 16:43
猎国倾城 发表于 2017-9-27 18:36
提高一下电源电压也能避免失真

恩，提高电源电压确实能避免失真，我想知道的是在5V的电源下，怎么放大1V的信号
不是很理解，是不是因为1V信号加在基级的偏置电压上，引起C点比B点低的原故呢？

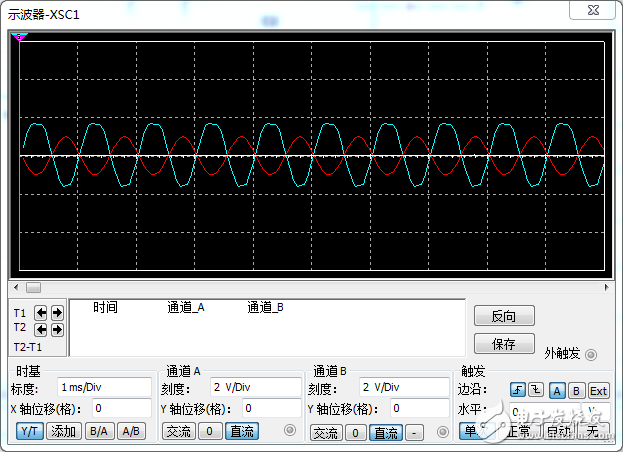

但从波形看，同时存在截止与饱和失真，这个电路学了好久了，一直卡在这，小信号可以正常，但放大500mV，1V以上信号各种失真，还有射随器的放大电流也搞不明白，弄来弄去也只是几mA而以，离驱动喇叭的电流相差很远啊！
8电子爱好者8
3楼-- · 2019-07-16 20:12
发射极电阻有影响，减小重新调整工作点看看。
