功率放大电路

2019-07-16 12:15发布

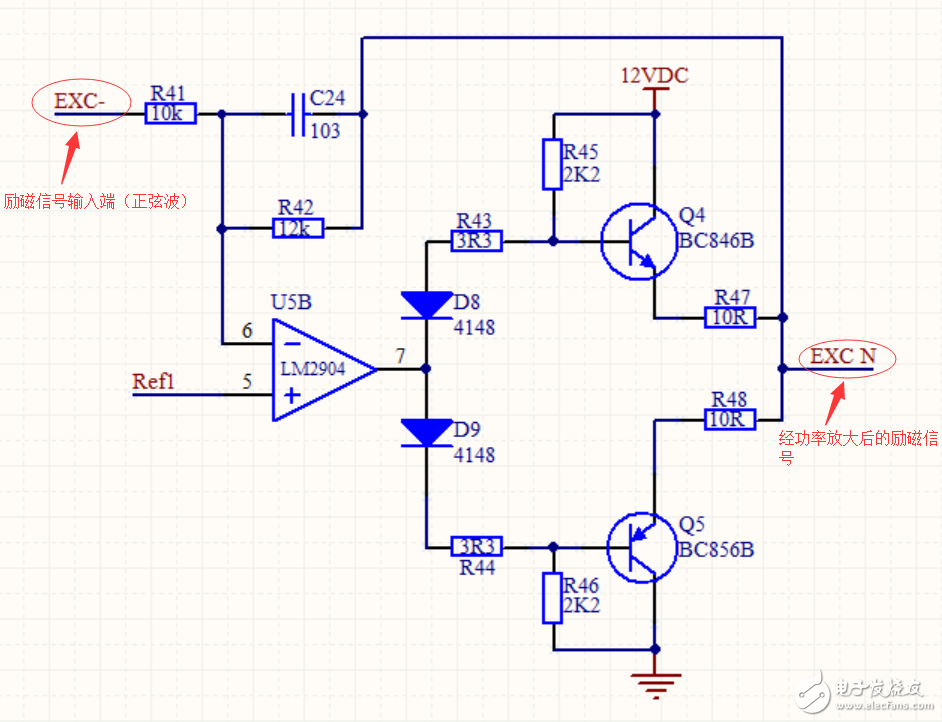

2.png BN`TF9~E]A_VCCB4)ZLJQQK.png

请问各位大神,上面两幅图中左侧的EXC+和EXC-是旋转变压器正弦波励磁信号,经过功率放大后变为EXC P和EXC N,但我不懂这个功率放大电路的工作原理? 这个电路是如何进行功率放大的? 恳请各位大神指点
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
5条回答
李春明
1楼-- · 2019-07-16 17:46
互补放大电路    2904可以看为324
8电子爱好者8
2楼-- · 2019-07-16 23:17
 精彩回答 2  元偷偷看……
8电子爱好者8
3楼-- · 2019-07-17 01:47
8电子爱好者8 发表于 2017-9-18 23:17
把微弱的电压或者电流信号变成较大的电压或者电流以驱动较大的负载,就叫放大器。
这两个放大器是相同的,只是输入信号的相位不同,分析按一个分析就行。
首先运放组成电压检测并放大,过程如下:运放+输入端电平固定在2/3VCC,作为参考电压,当输入端电平逐渐上升,使运放-输入端电平大于+输入端,运放输出电平就会逐渐下 ...

哦,那个不叫推挽电路,叫互补放大电路,呵呵
zhangwentao1
4楼-- · 2019-07-17 05:06
8电子爱好者8 发表于 2017-9-18 23:17
把微弱的电压或者电流信号变成较大的电压或者电流以驱动较大的负载,就叫放大器。
这两个放大器是相同的,只是输入信号的相位不同,分析按一个分析就行。
首先运放组成电压检测并放大,过程如下:运放+输入端电平固定在2/3VCC,作为参考电压,当输入端电平逐渐上升,使运放-输入端电平大于+输入端,运放输出电平就会逐渐下 ...

谢谢您的指点,至少知道了下一步努力的方向
zhangwentao1
5楼-- · 2019-07-17 07:01
8电子爱好者8 发表于 2017-9-18 23:27
哦,那个不叫推挽电路,叫互补放大电路,呵呵

非常感谢您的指点
