用STM32F407自带的DAC外接运放，想放大电压。
运放电路如下图（运放采用过LM318和OP07，效果一样）：
测试电压曲线为一条余弦曲线：运放正输入端接入U(+) = -1.5cos(pi*t/5)+1.5. 这是一条幅值为0~1.5V的余弦曲线。运放负输入端接入电压为0V。
结果电压没有被放大。

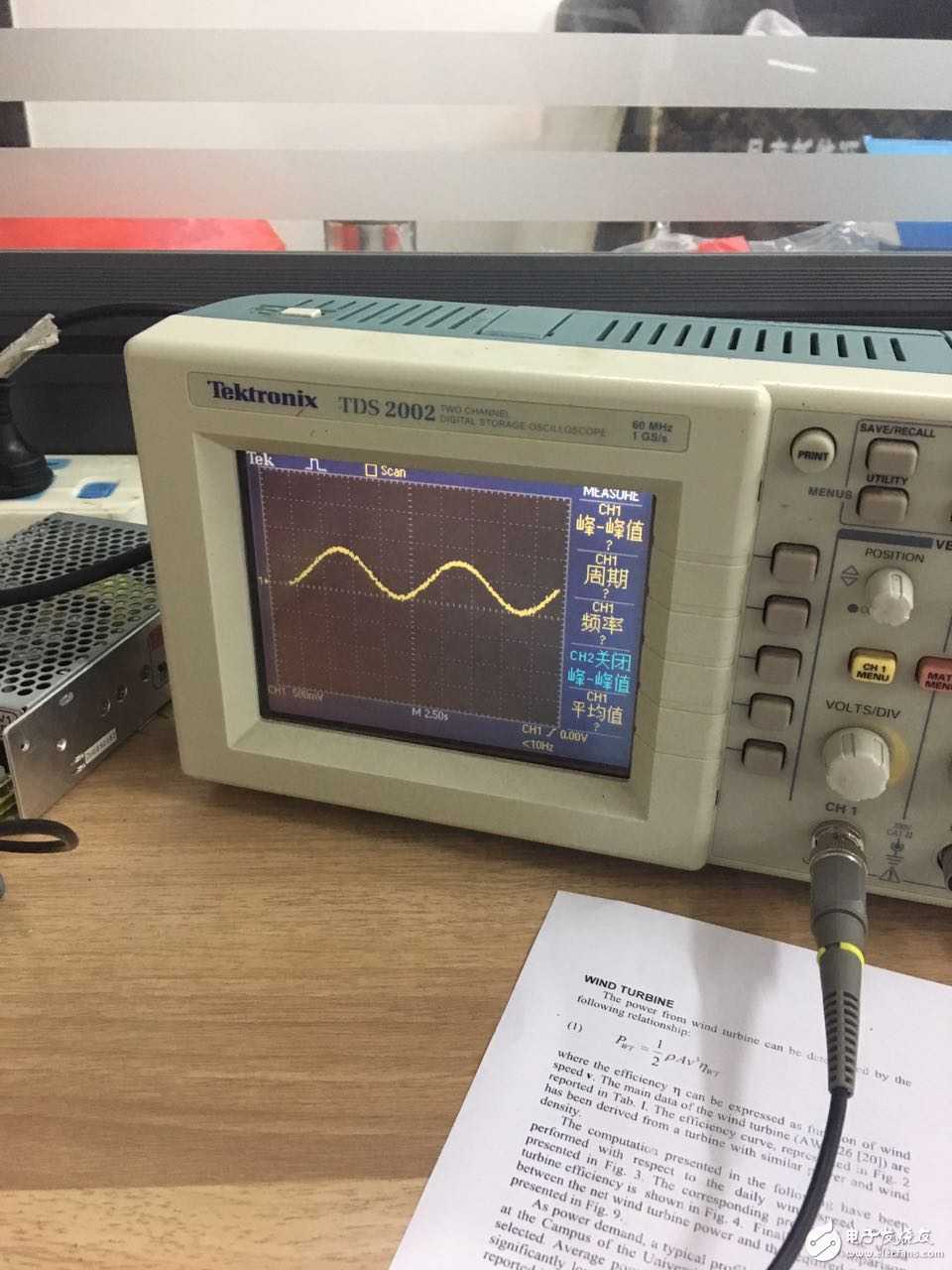

单独测F407的DAC输出结果如下图（幅值和周期没有问题）：
运放输出端输出波形如下图（幅值为1.5V，没有放大）：
又测了一下运放正、负输入端的电压波形：
值得注意的是运放的正、负输入端的波形基本同幅值同相位，幅值都是0~0.75V。
请问这是什么原因呢？是运放的输入阻抗太小了吗？怎么解决？谢谢大家！
运放电路如下图（运放采用过LM318和OP07，效果一样）：
测试电压曲线为一条余弦曲线：运放正输入端接入U(+) = -1.5cos(pi*t/5)+1.5. 这是一条幅值为0~1.5V的余弦曲线。运放负输入端接入电压为0V。
结果电压没有被放大。
单独测F407的DAC输出结果如下图（幅值和周期没有问题）：
运放输出端输出波形如下图（幅值为1.5V，没有放大）：
又测了一下运放正、负输入端的电压波形：
值得注意的是运放的正、负输入端的波形基本同幅值同相位，幅值都是0~0.75V。
请问这是什么原因呢？是运放的输入阻抗太小了吗？怎么解决？谢谢大家！
-
运放电路
-
F407DAC输出波形
-
运放输出波形
-
运放正输入端波形
-
运放负输入端波形
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
这是一个减法器吧，四电阻差分放大电路，放大倍数应该在6倍左右。
好吧 我说错了 电路放大倍数的确是6倍
