请问有人做过电热毯电路吗

2019-07-16 12:26发布

我现在正要抄一个电热毯电路。这里我看他的电路很简单,他220V经过阻容降压后给单片机供电5V,然后单片机IO输出方波驱动NPN三极管,最后三极管再驱动双向可控硅驱动负载。
我网上查过好多都是用过零检测电路驱动双向可控硅,过零检测都是正弦波。
如果有的话麻烦发一个电路图上来看看,谢谢!
我抄那个电路既没有看到光耦隔离电路,也没有过零检测电路,直接就是单片机方波驱动双向可控硅。

友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
10条回答
a06041114
1楼-- · 2019-07-16 13:40
实用电路500例这本书里好像有类似电路,你找下
yp20040152
2楼-- · 2019-07-16 15:49
市售电热毯一般有高、低两个温度档。使用时,拨在高温档,入睡后总被热醒;拨在低温档,有时醒来会觉得热度不够。为此,笔者制作了这种电热毯温控器,它可以把电热毯的温度控制在一个适宜的范围内。

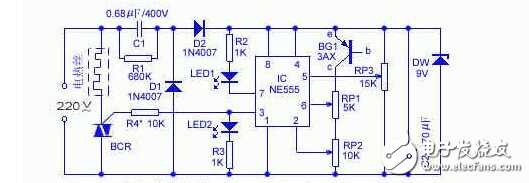

  工作原理:电路如下图所示。图中IC为NE555时基电路;RP3为温度调节电位器,其滑动臂电位决定IC的触发电位V2和阈电位Vf,且V5=Vf=2Vz。220V交流电压经C1、R1限流降压,D1、D2整流,C2滤波,DW稳压后,获得9V左右的电压供IC用。室温下接通电源,因已调V2<Vz、V6<Vf,IC③脚为高电位,BCR被触发导通,电热丝通电发热,温度逐渐升高。热敏传感器BG1随温度的升高,其穿透电流Iceo增大,V2、V6升高。当V2≤Vz,V6≥Vf时,IC翻转,③脚变为低电位,BCR截止邮电局热丝停止发热,温度开始逐渐下降,BG1的Iceo随之逐渐减小,V2、V6降低。当V6≤Vf,V2≤Vz时,IC③脚回到高电位,BCR又被触发导通,电热丝又开始发热。实践证明,调节RP2使V2=1/2V6时,温差为零;而V2=V6时最大。


  元件选择:BG1可选用3AX、3AG等PNP型锗管;BCR用400V以上小型塑封双向可控硅,其它元件可按图标选用。

  制作要点:热敏传感器BG1可用耐温的细软线引出,并将其连同管脚接头装入一电容器铝壳内,注入导热硅脂,制成温度探头。使用时,把该探头放在适当部位即可。
yp20040152
3楼-- · 2019-07-16 19:40
希望能够帮到你
李春明
4楼-- · 2019-07-17 00:01
这个记得韩国又一款电热毯专用IC楼主收索一下
zhifubao
5楼-- · 2019-07-17 01:19
 精彩回答 2  元偷偷看……
houjue
6楼-- · 2019-07-17 02:02
zhifubao 发表于 2017-8-17 19:24
人命关天,抄板还是细致点。

现在的电热丝外面都以一层比较厚的绝缘层。不怕。
