笑泯。 发表于 2017-8-18 07:51
中间过了一个EMC，24-3.3那部分出储能电容我也有加大

今天太忙了，现在才有时间回复。
从你的电路看，单片机的电源，在备电模式时由备电提供，主电模式是由主电提供。
当备切换主电时，主电经D12给C13（还是C18看不清楚，47uF/50V），C19充电，达一继电器工作电压后，继电器才动作，这个时候单片机的供电正常。
当主电切换备电时，D12的主电已经掉到0V，但由于C13（还是C18看不清楚，反正是47uF/50V），C19这时处于放电过程，继电还会维持在一定时间内不会动作！但这个时候主电已经没有给单片机供电了，单片机停止工作。
要解决这个问题，就首先解决单片机供电的问题，其次解决继电器如何快速切换的问题。

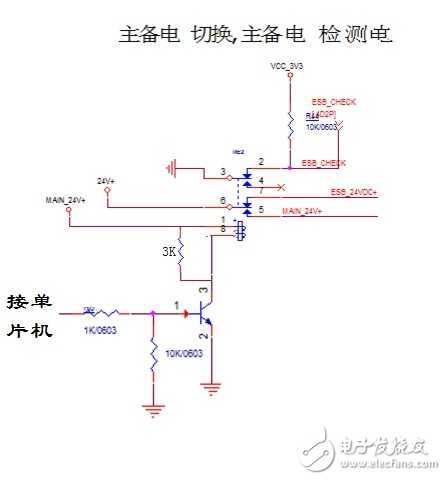

我建议按附图的方式改电路。用三极管控制继电器的开关，就不会受电容的充放电影响，同时继电器线圈并联一个电阻，可以吸收线圈断电时的反冲电压（用二极管容易被击穿）。主备电分别经过二极管给单片机供电，不管在哪个模式下，单片机都不会断电，主备电又不会相互影响。
以上回复希望对你有帮助。 最佳答案

从你的电路看，没有任何器件去控制断电器的通断，只要MAIN_24V+ 一上电，继电器就工作。当MAIN_24V+断电时，滤波电容C13和C19放电，还能让继电器短时间内维持正常工作，这时主电已经断电了，面备电还没接通。加一个三极管单独控制继电器就可以了。

评分

参与人数 1积分 +5 收起 理由 ElecFans王岑 + 5

查看全部评分

释放电压继电器线圈接一个续流二极管 或者接一个阻值小功率电阻

评分

参与人数 1积分 +5 收起 理由 ElecFans王岑 + 5

查看全部评分

战胜心魔 发表于 2017-8-16 11:08
释放电压继电器线圈接一个续流二极管 或者接一个阻值小功率电阻

小功率电阻不行，功耗太大，就是我上面说的加一个1K电阻，但功率要大点。
续流二极管我有加  但效果不大

笑泯。 发表于 2017-8-16 11:35
小功率电阻不行，功耗太大，就是我上面说的加一个1K电阻，但功率要大点。
续流二极管我有加  但效果不大

也对哈功耗要求 用开关管控制继电器。后面电路减少电容容量
