本帖最后由 lanfengxun 于 2017-8-8 16:15 编辑

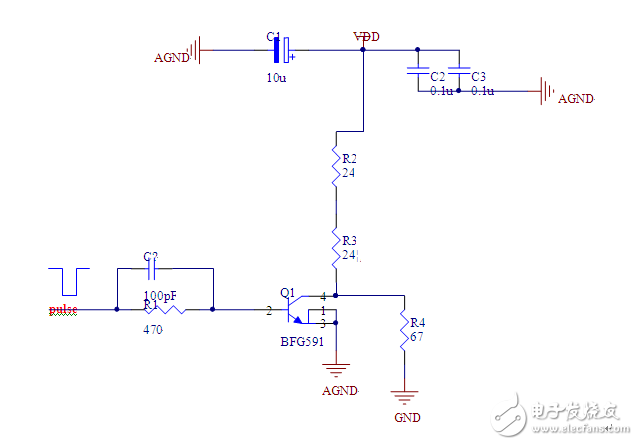

脉冲驱动三极管导通，产生脉冲源驱动LD
R4的位置为LD，调试过程中使用电阻。VDD为4V
脉冲10kHz，40ns时
基极脉冲波形

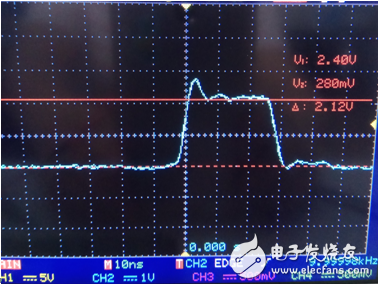

集电极波形
集电极波形在三极管截止瞬间有个过冲电压3.1V左右，10ns后回到2.4V。
我的问题是为何会产生这个过压波形，如何消除？
因为电路中需要使用的是10ns脉宽的电路，当脉冲为10kHz，10ns时，集电极电压偏高达到3.5V左右，正常是2.4V，还没等集电极回到2.4V，基极的负脉冲就变高电平三极管导通
且测得发射极（接地）也会有振荡波形
集电极电压不正常，该如何解决？
脉冲驱动三极管导通，产生脉冲源驱动LD
R4的位置为LD，调试过程中使用电阻。VDD为4V
脉冲10kHz，40ns时
基极脉冲波形
集电极波形
集电极波形在三极管截止瞬间有个过冲电压3.1V左右，10ns后回到2.4V。
我的问题是为何会产生这个过压波形，如何消除？
因为电路中需要使用的是10ns脉宽的电路，当脉冲为10kHz，10ns时，集电极电压偏高达到3.5V左右，正常是2.4V，还没等集电极回到2.4V，基极的负脉冲就变高电平三极管导通
且测得发射极（接地）也会有振荡波形
集电极电压不正常，该如何解决？
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
这个和脉冲的强度有一定的关系 还有三极管最好选择合适的高频管 最佳答案
三极管是高频管，正脉冲时使用正常。
脉冲强度是不是指驱动能力？脉冲后面的反相器需要用比较强驱动能力的。后面加了一级施密特发生器，驱动能力应该够了，就是施密特触发器是飞线接入，不知是否是这个原因导致。
