正弦发生UA741

2019-07-16 12:29发布

4828 7

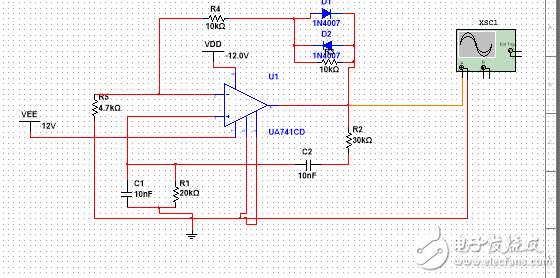

请问，为什么按照这样连，出来的波形下面会失真，在线等，是参数没选好？

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

7条回答

1楼-- · 2019-07-16 16:34

串联和并联的参数都不一样

2楼-- · 2019-07-16 21:53

chenwei6991627 发表于 2017-8-4 14:19
串联和并联的参数都不一样

???请问我这样设的参数不对？，那请问应该怎么设置参数啊？
谢谢

3楼-- · 2019-07-16 23:36

精彩回答 2 元偷偷看……

4楼-- · 2019-07-17 04:54

不知道你用Multisim仿真出来的波形是什么样子的？

5楼-- · 2019-07-17 08:00

本帖最后由 wfg99 于 2017-8-6 07:57 编辑

R1=R2才对，R4应略小于2R5，（R4+R3）应略大于2R5

6楼-- · 2019-07-17 11:01

6#
R1=R2才对，R4应略小于2R5，（R4+R3）应略大于2R5
