s8050做开关管驱动电机的问题

2019-07-16 12:37发布

站内问答 / 电路设计
9025 14 1028

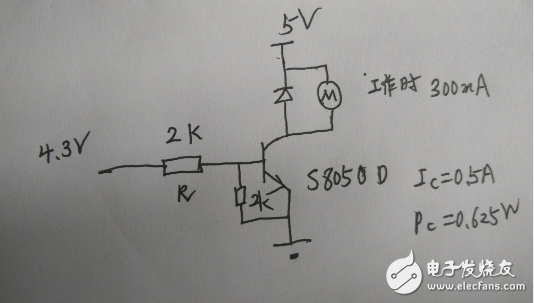

电路图

经过计算Ib=1.8mA,三极管必定工作在饱和区
但用万用表测得Vce=1.3V。 流过电机的电流 300mA，Vr=3.57V。而且 三极管发烫严重。
P=Vce*Ic  这个公式是不是计算 三极管的功率的？ 如果是，根本没超过额定功率，为何发烫。
三极管处于饱和状态时，Vce不应该接近0吗，为什么电机转动后会是1.3V呢？？
很困惑，求解答。


友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
14条回答
3121304020
1楼-- · 2019-07-16 15:47
青山90 发表于 2017-7-14 16:38
增大Ib电流后，电机转得更快了，但都能闻到三极管的焦味了。 而且Vce还是1.3V.

ib确定后，就是个恒流源，uce和负载大小有关系，s8050饱和0.6，ib 50mA，你负载阻抗小自然uce就大。你只能加大ib，到50mA都没问题 最佳答案
3121304020
2楼-- · 2019-07-16 21:06
非常自信嘛，谁告诉你饱和了。。。。1.3，很明显还在放大区嘛。多给点电流不要小气，不然就让管子热坏吧
青山90
3楼-- · 2019-07-17 01:36
 精彩回答 2  元偷偷看……
青山90
4楼-- · 2019-07-17 07:21
本帖最后由 青山90 于 2017-7-14 17:24 编辑

增大Ib电流后，电机转得更快了，但都能闻到三极管的焦味了。 而且Vce还是1.3V.
青山90
5楼-- · 2019-07-17 10:27
本帖最后由 青山90 于 2017-7-14 16:44 编辑

感觉这是电机 的问题，就是不明白电机是怎么导致的这一情况
李春明
6楼-- · 2019-07-17 14:01
将B E间的2K电阻去掉试试看
