本帖最后由 ws0866 于 2017-6-20 11:28 编辑
大家好，问一个三极管放大
电路的问题，我现在要用可编程控制器的输入点测量一个探针是不是接触到了水面，

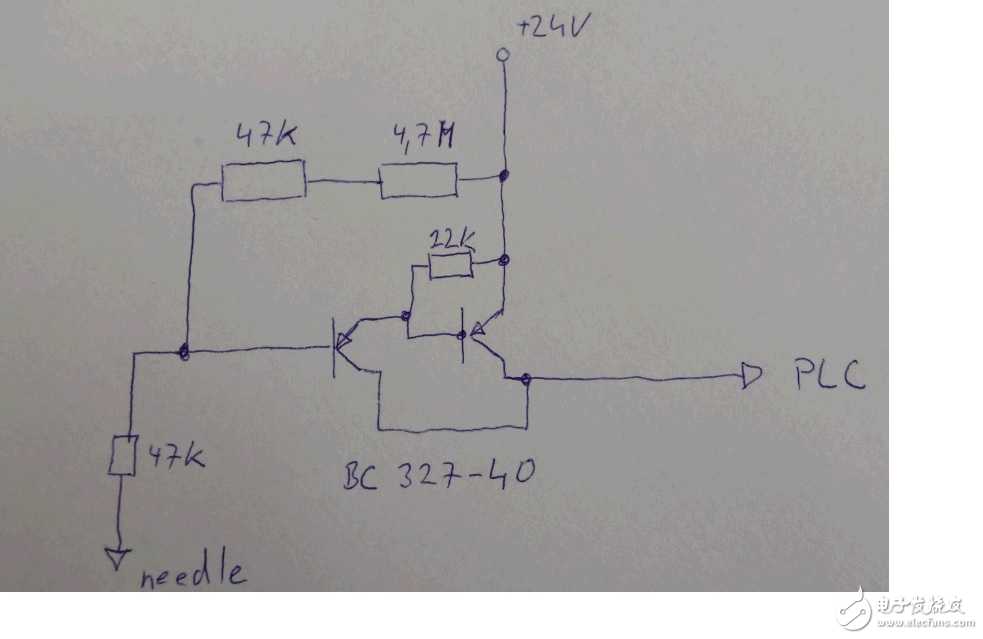

原来设备用的是一个小的电路板，图纸如下，
水里接上24V
电源的负极，小电路板的+24V接电源的正极，当探针端接触到水面时，PLC端输出24V，
但经常发生探针没有接触到水面，但去PLC端的输出就可以达到5V以上，这会使可编程控制器的输入点误动作，
上网找一了下，标准电路应该是这样的，原来的电路省略了Re2,Re1和Rc2,这是造成测量不稳定的原因吗？
还是这个电路的放大倍数太大了，就是容易受干扰，怎么解决呢？
谢谢谢谢！！！
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 ws0866 的问题《大家好，问一个放大电路的问题》','https://www.xiaopingtou.net/q-57808.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
就是为了测液位
