关于一个交流信号放大、整流滤波的电路问题。

2019-07-16 12:46发布

站内问答 / 电路设计

9533 4

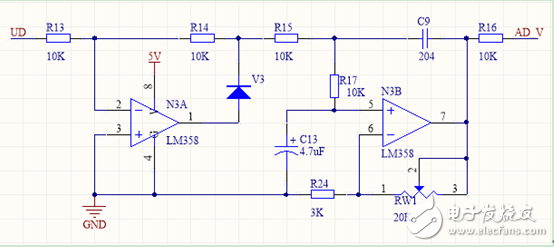

对电路方面不太了解，但是现在需要用到相关知识，有人能帮忙看一下下面这个电路并解释一下这个电路的各个部分作用吗？


友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

4条回答

1楼-- · 2019-07-16 17:26

第一级取绝对值，第二级一阶有源彽通滤波

2楼-- · 2019-07-16 18:19

精彩回答 2 元偷偷看……

8电子爱好者8

3楼-- · 2019-07-16 22:50

UD交流信号正半周时，N3A输出低电平，V3截止，N3B输出高电平；UD为负半周时，N3A输出高电平，V3导通，同样使N3B输出高电平。这样交流信号通过运放组合输出整流后的波形。

4楼-- · 2019-07-17 03:33

第一级整流，第二级取滤波
